Hitta rätt trycktransmitter!

När jag första gången såg artikelnumren på SIMEX trycktransmittrar var min spontana reaktion att vi måste skapa mer begripliga artikelnummer. Men efter en djupdykning förstod jag bättre och vi har valt att behålla de långa artikelnumren som CCE-26.600G-1001-R-1-5-100-100-1-000. Nedan benar vi ut vad de olika delarna i nummerserien står för.

Om du beställer en CCE-26.600G-1001-R-1-5-100-100-1-000, vad får du då?

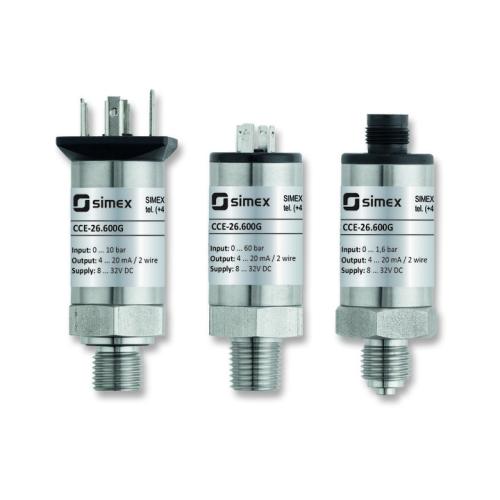

Den första delen av numret, CCE-26.600G, anger att det är en trycktransmitter av standardtyp. Många av de tekniska specifikationerna är samma för alla varianter och redovisas i början av databladet. Det är materialet i kapslingen, mått, vikt, stabilitet och prestanda bl.a.

Artikelnumret har följande uppbyggnad:

CCE-26.600G-1001-R-1-5-100-100-1-000 är typ av givare

CCE-26.600G-1001-R-1-5-100-100-1-000 definierar vilket tryck den är avsedd för

CCE-26.600G-1001-R-1-5-100-100-1-000 kan vara A för absolut tryck eller R för relativt tryck.

• Absolut tryck: Följer det faktiska trycket relativt vakuum (0 Pa) i sensorn. Mäter det totala trycket oavsett omgivningen.
• Relativt tryck: Mäter skillnaden mellan det absoluta trycket och ett förinställt referenstryck (ofta atmosfärtryck).


CCE-26.600G-1001-R-1-5-100-100-1-000 är typen av utgång som kan vara både en siffra eller en bokstav. 1 står för 4-20mA 2-tråds anslutning

CCE-26.600G-1001-R-1-5-100-100-1-000 definierar noggrannheten på sensorn

CCE-26.600G-1001-R-1-5-100-100-1-000 avgör vilken typ av elektrisk anslutning det är

CCE-26.600G-1001-R-1-5-100-100-1-000 avgör vilken mekanisk anslutning det är i form av stigning och diameter på gängan

CCE-26.600G-1001-R-1-5-100-100-1-000 står för vilken typ av packning det är

CCE-26.600G-1001-R-1-5-100-100-1-000 sista sekvensen specificerar eventuella specialversioner.

Ovan ger att artikelnummer CCE-26.600G-1001-R-1-5-100-100-1-000 står för:

En standardtransmitter av modell CCE-26.600G i tryckspannet 0-1bar som mäter det relativa trycket och skickar det som en signal mellan 4-20mA via en tvåledare. Noggrannheten är 0,5% och den elektriska anslutning är av typen DIN 43650/ISO 4400 med IP 65 klassning. Gängan är G 1/2" och packningen av Viton (FKM)

• FKM står för fluorokarbonelastomer (fluorokinematerial), dvs. en grupp elastomerer där fluorkedjor gör materialet motståndskraftigt mot kemikalier och höga temperaturer.

Till sist kan vi från den sista tresiffriga nummerserien utläsa att det är en standardversion. Lätt, eller hur?

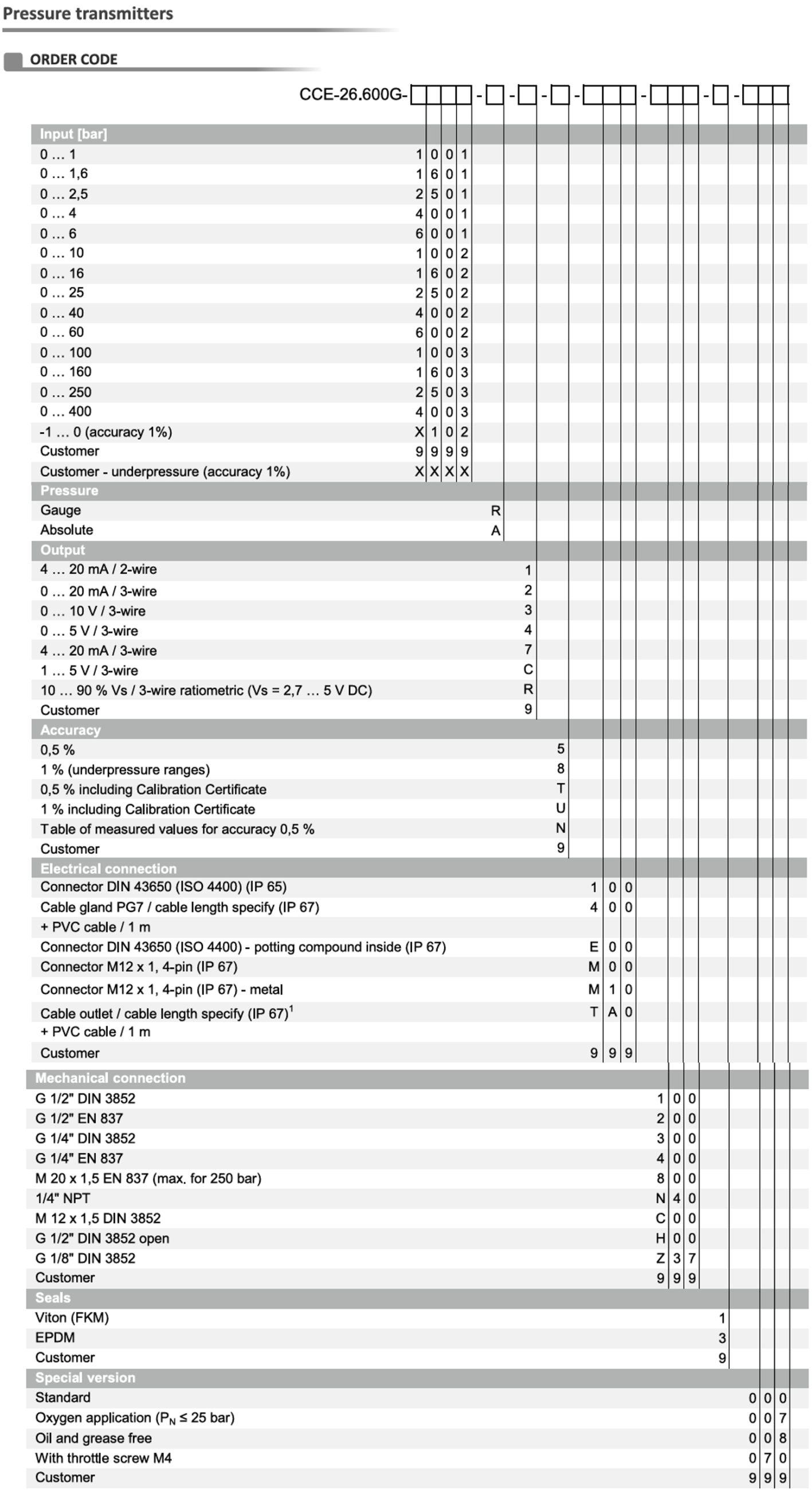

Ett enklare sätt att presentera detta är grafiken i databladen där det även direkt framgår vilka varianter av givaren som finns tillgängliga. Fortfarande krångligt, ring så hjälps vi åt!
