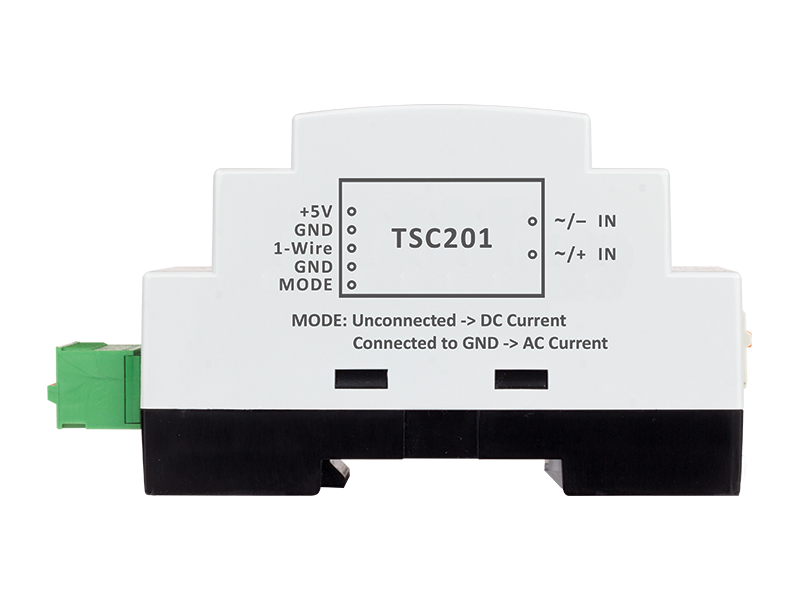

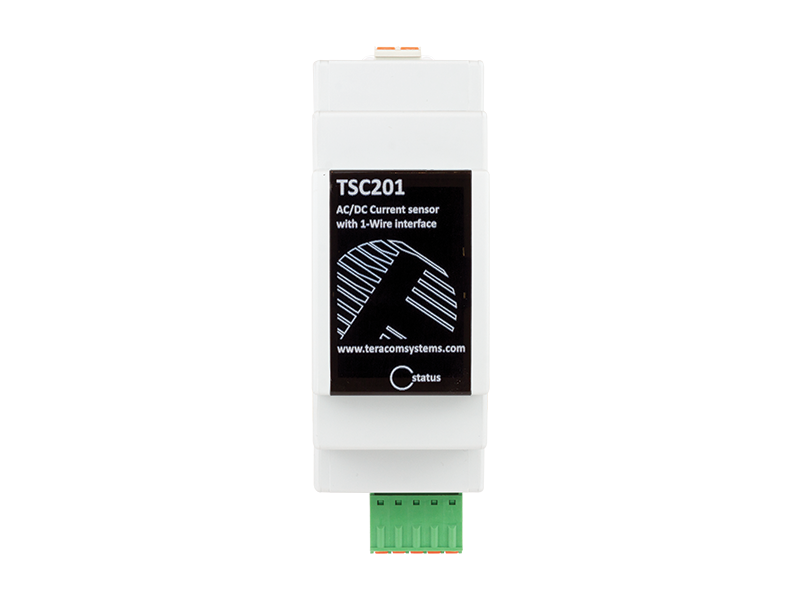

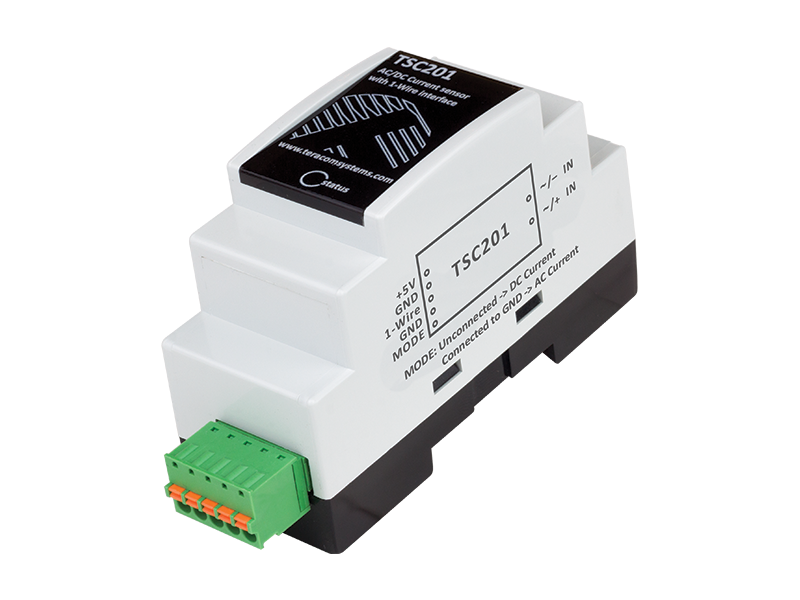

TSC201 är en kompakt och mångsidig strömsensor med 1-Wire-gränssnitt, utformad för att mäta både AC- och DC-ström upp till 10 A. Den kan användas för direkt mätning av låga strömmar eller anslutas till strömtransformator med 10 A sekundärutgång för exakt övervakning av högre strömstyrkor.

Mer information

Sensorn är utrustad med en 16-bitars ADC som ger högupplösta mätvärden – perfekt för lastövervakning, energikartläggning och felsökning. Tack vare galvanisk isolering mellan mätkrets och kommunikationsgränssnitt skyddas systemet mot störningar och överspänningar.

TSC201 är fabriksjusterad och kräver ingen kalibrering från användaren. Installationen är snabb och enkel – perfekt för både nya och befintliga system. Den kompakta 2-DIN-höljet gör det lätt att integrera enheten i elskåp och styrsystem.

Sensorenheten drivs med 4 till 5,5 VDC. Vid anslutning till en Teracom-kontroller får den både strömförsörjning och data via 1-Wire, vilket förenklar installationen och minimerar behovet av extra kablage.

Uppdateringshastigheten styrs av 1-Wire-masterenheten. Teracoms kontroller skickar normalt förfrågningar varje sekund, vilket ger en stabil och nästan realtidsbaserad övervakning – helt inom protokollets praktiska kapacitet.

Med sitt robusta, DIN-skenemontage-anpassade hölje är TSC201 byggd för att tåla tuffa industrimiljöer. Den är det självklara valet för energimätning, automatiseringslösningar och strömdiagnostik i kommersiella och industriella applikationer.

Egenskaper

• Direkt eller indirekt mätning upp till 10 A
• Hög precision med 16-bitars ADC
• Galvanisk isolering för ökad säkerhet
• Plug-and-play-installation – ingen kalibrering krävs
• Strömförsörjning och data via en och samma kabel
• Monteras enkelt på DIN-skena
• Perfekt för industriella och kommersiella övervakningssystem
• 1-Wire-gränssnitt
• LED-indikator för kommunikationsstatus
• Galvaniskt isolerad strömingång för ökad systemsäkerhet
• Utformad för enkel montering på DIN-skena
• Firmware-uppdatering via gränssnittet
• Fabrikskalibrerad – ingen konfiguration krävs, klar att användas
• Applikationer
• Strömförbrukningsövervakning i elfördelningssystem
• AC-lastmätning för motorer, pumpar och kompressorer
• Integration i industriella styrsystem för processövervakning
• Strömövervakning för växelriktare och UPS-system
• Passar till: TCW220, TCW241, TCG120-4 och TCG140-4

Specifikationer

• Mått: 36 x 107 x 59 mm (2-DIN-moduler)
• Vikt: 65 g
• Temperaturområde: -20 till 60 °C
• Relativ luftfuktighet vid drift: 10 till 90 % (icke-kondenserande)
• Lagringstemperatur: -25 till 65 °C
• Relativ luftfuktighet vid lagring: 5 till 95 % (icke-kondenserande)
• Kapslingsklass: IP40 (anslutningar IP20)
• Matning: 4 till 5,5 VDC
• Strömförbrukning: 30 mA @ 5 V
• Ingång:  0,1 till 10 A AC / ± (0,1 till 10) A DC
• Noggrannhet: ± 1 %
• Upplösning: 0,01 A
• Maximal spänning på ingång: 277 V AC
• AC-frekvensområde: 48 till 65 Hz

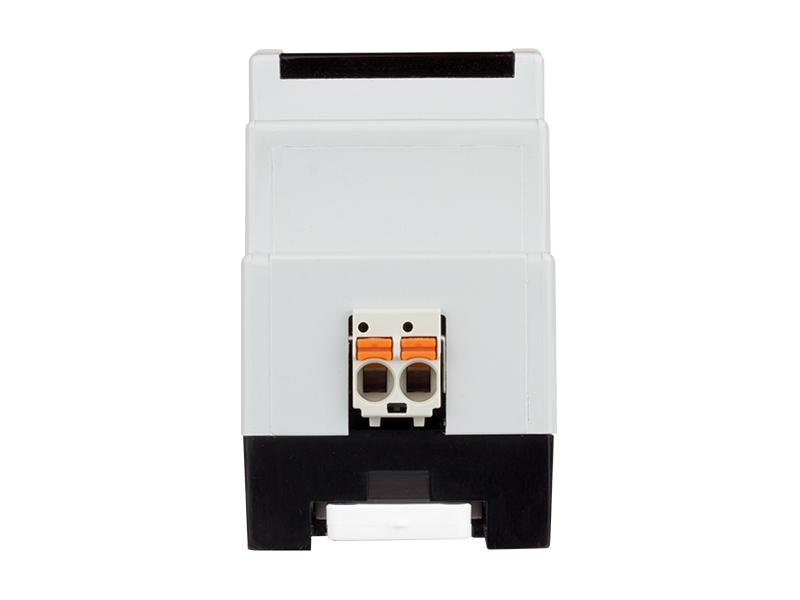

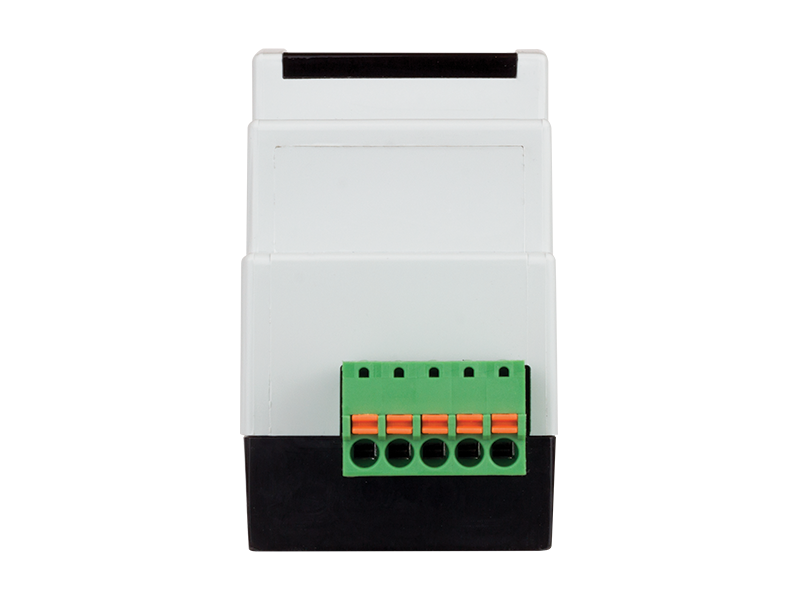

• Anslutningar: Skruvlös pluggbar kontakt
• Obs! För strömmar upp till 10 A rekommenderas ledare med en minsta area på 1,5 mm² (cirka 16 AWG)
