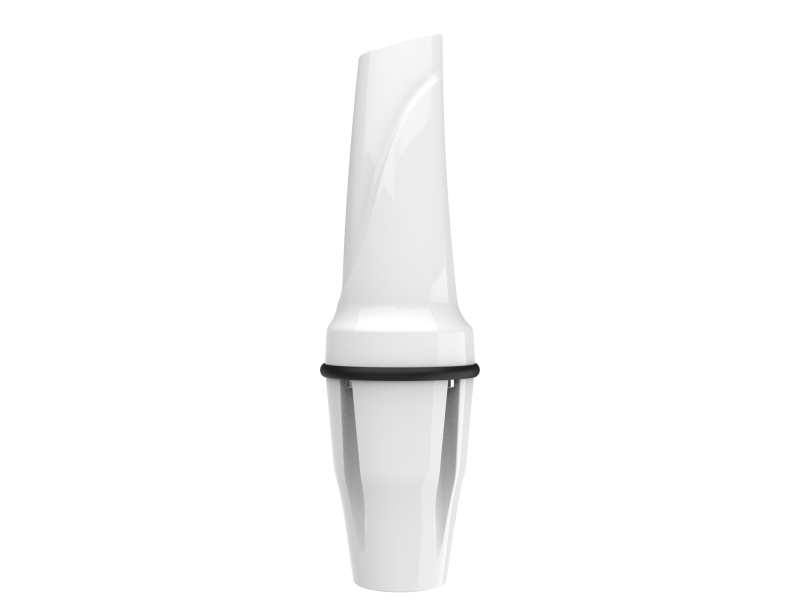

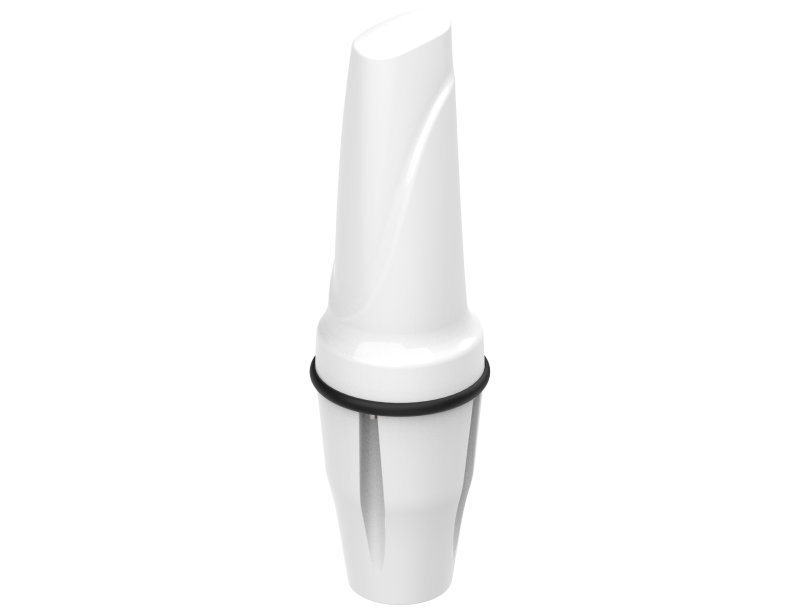

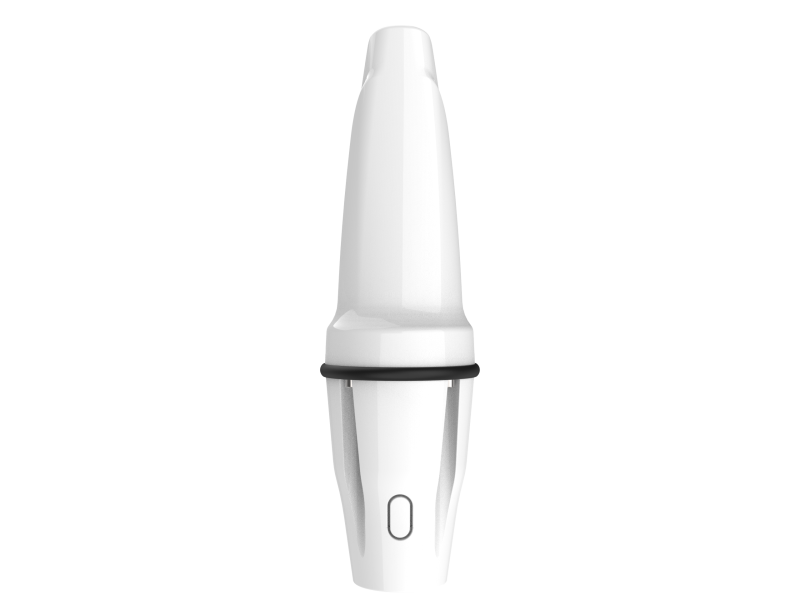

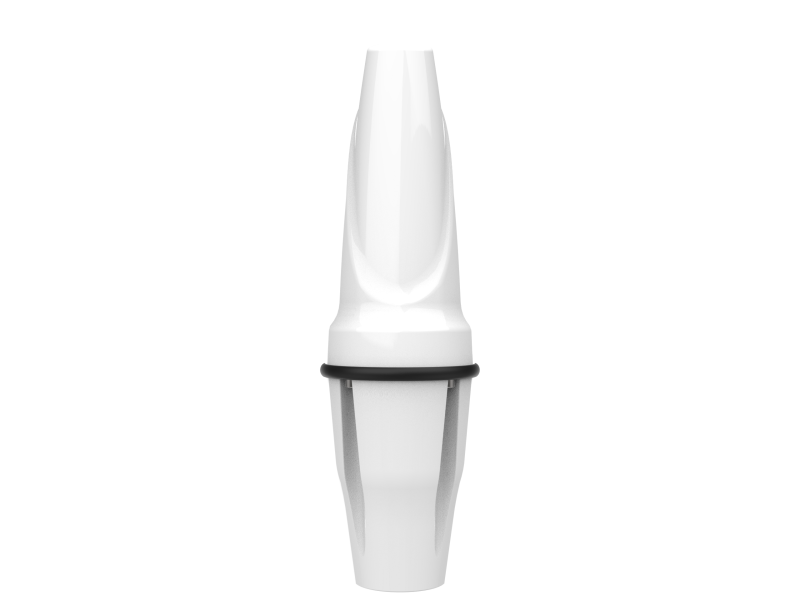

OMNI-403 är en kompakt SISO-antenn med rundstrålande LTE-prestanda, särskilt framtagen för marina och kustnära installationer.

Den täcker alla moderna LTE-band med jämn och balanserad förstärkning över hela spektrumet upp till 2700 MHz, vilket optimerar prestanda för funktioner som carrier aggregation (CA). Genom sin robusta design och innovativa antennteknik är OMNI-403 ett pålitligt val för tuffa utomhusmiljöer, där den erbjuder stabil och framtidssäker uppkoppling. Den levereras med 1-tums (14 TPI) marinadapter för enkel och flexibel installation.

Nyckelfunktioner

• Marin kvalitetsantenn med låg profil och rundstrålande LTE-prestanda
• Lämplig för 5G-implementation upp till 2700 MHz
• Robust och vädertålig – klarar tuffa förhållanden till sjöss
• Enkel montering med genomföringsfäste för standard 1-tums marinadapter (medföljer)
• Flera alternativ för marinmontering i rostfritt stål (316) finns tillgängliga
• UV- och saltvattenresistent, skyddad mot hårda väderförhållanden
• Kapsling med högt skydd mot damm och högtrycksvatten (IP69K)

Specifikationer

• Bransch (Användningsområde): Marina och kustnära antenner
• Antenntyp: Rundstrålande (omnidirektionell) antenn med linjär(vertikal) polarisation (SISO)

• Mobil frekvensintervall: 617 - 2700 MHz
• Förstärkningsintervall: 2.8 dBi (617- 960 MHz) - 5 dBi (1710 - 2700 MHz)
• Produktmått: Ø99.3 mm x 36 mm

• Kontakt typ:  N-Type/F (hona)

• Monteringsalternativ: Stolp-, vägg-, yta- och magnetmontering
• Temperaturintervall (drift): -40°C till +80°C

• IP klass: IP 69K

Fullständig specifikation

• Frekvensband:
  • 617 – 960 MHz
  • 1427 – 1517 MHz
  • 1710 – 2700 MHz
• Maximal förstärkning (Port 1 & 2):
  • 2.8 dBi @ 617 – 960 MHz
  • 4 dBi @ 1427 – 1517 MHz
  • 5 dBi @ 1710 – 2700 MHz
• VSWR (Port 1 & 2): ≤2.5:1 (över 90 % av banden)
• Matningseffekt: 10 W
• Ingångsimpedans: 50 Ohm (nominell)
• Polarisering: Linjär vertikal
• Koaxialkabelförlust:
  • 0.56 dB/m @ 900 MHz
  • 0.71 dB/m @ 1500 MHz
  • 0.785 dB/m @ 1800 MHz
  • 0.91 dB/m @ 2400 MHz
  • 1.2 dB/m @ 3000 MHz
• DC-kortslutning: Ja (väg till jord)
• Frekvensområde (GPS): 1575.42 MHz / 1600 MHz
• Maximal förstärkning (GPS): 21 ±2 dBi
• VSWR (GPS): ≤1.5:1
• DC-spänning (GPS): 2.7–3.3 V
• DC-ström (GPS): 5–15 mA
• Brusfaktor (GPS): ≤1.5 dB
• Nominell impedans (GPS): 50 Ω
• Polarisering (GPS): RHCP
• Filter utanför banddämpning (GPS):
  • 12 dB min @ f0 +50 MHz
  • 16 dB min @ f0 –50 MHz
• Kabel (GPS): RTK-031
• Kontakt (GPS): SMA (M)
• Spänning (GPS): 2.7–3.3 V
• Maximal effekt (GPS): 50 W
• Koaxialkabelförlust (GPS): 0.71 dB/m @ 1500 MHz
• Frekvens (Wi‑Fi):
  • 2400–2500 MHz
  • 5000–7200 MHz
• Maximal förstärkning (Wi‑Fi, Port 1 & 2):
  • 1.5 dBi @ 2400–2500 MHz
  • 7.5 dBi @ 5000–7200 MHz
• VSWR (Wi‑Fi, Port 1 & 2): ≤2:1 (över 90 % av banden)
• Matningseffekt (Wi‑Fi): 10 W
• Ingångsimpedans (Wi‑Fi): 50 Ohm (nominell)
• Polarisering (Wi‑Fi): Linjär vertikal
• Koaxialkabelförlust (Wi‑Fi):
  • 0.91 dB/m @ 2400 MHz
  • 1.65 dB/m @ 5800 MHz
• Jordningsväg (Wi‑Fi): Ja
• Produktmått: Ø99.3 mm x 36 mm
• Förpackningsmått: 150 mm x 150 mm x 120 mm
• Vikt: 0.426 kg
• Förpackad vikt: 0.557 kg
• Radommaterial: PC+ABS (halogenfri)
• Radomfärg: Svart
• Monteringsalternativ:
  • Ø20 gängad spigot
  • Stolp-, vägg-, yta- och magnetmontering
• Vindöverlevnad: ≤220 km/h
• Temperaturintervall (drift): -40°C till +80°C
• Miljöförhållanden: Utomhus/Inomhus
• Skydd mot vatteninträngning: IP69K
• Saltsprej: MIL-STD 810G/ASTM B117
• Driftrelativ luftfuktighet: Upp till 98%
• Förvaringsluftfuktighet: 5% till 95% - icke-kondenserande
• Förvaringstemperatur: -40°C till +80°C
• Kapslingsflammabilitetsklassning: UL 94-HB
• Slagtålighet: IK 10
• Produktsäkerhet & miljö: Uppfyller CE- och RoHS-standarder

Leveransomfattning

• Antenn: A-OMNI-0403
• Monteringsfäste: 1” (14 TPI) marinadapter (BRKT-40)
• Kartong

För mer information - Se Datablad
