Flödeskammare för daggpunktsgivare till tryckluft 25 Bar

Flödeskammare i rostfritt stål passande Comet daggpunktsgivare för tryckluft.

• Anslutning tryckluft in: G1/8"
• Anslutning tryckluft in: G1/8"
• Anslutning daggpunktsgivare: G1/2"
• Max tryck: 25 Bar

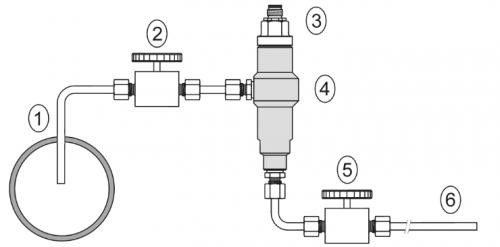

Daggpunktsgivaren ska helst monteras i huvudledningen för tryckluftssystemet för att säkerställa snabba svarstider och bästa noggrannhet. Det finns dock tillfällen då det inte är möjligt p.g.a. av hög lufthastighet, hög temperatur, höga stofthalter, ledningar med små diametrar, etc. Lösningen är då att placera givaren i en flödeskammare. Bilden nedan visar ett förslag på inkoppling med flödeskammaren SH-PP.

1 ...provtagningsrör
2 ...avstängningsventil
3 ...givare
4 ...flödeskammare SH-PP
5 ...avstängningsventil
6 ...utloppsrör

Provtagningsrör (1) - monteras så rörets ände är i mitten av tryckluftsledningen (fukthalten i rörets tvärsnitt är inte helt homogen). För att säkerställa snabba svarstider används så kort provtagningsrör som möjligt (ett par m).

Avstängningsventil (2) - öppnar flödet genom provtagningsröret utan att störa huvudledningen

Avstängningsventil (5) - provtagningsflödet regleras med denna ventil. Noggrannheten påverkas inte av flödet men vid låga flöden så ökar responstiden.

Utloppsrör (6) - om utloppet ska släppas ut i atmosfären bör utloppsröret vara min 1,5 m (rekommenderat för rör med diameter 6 mm). Detta för att undvika diffusion av omgivningsluft bakvägen som påverkar noggrannheten.
