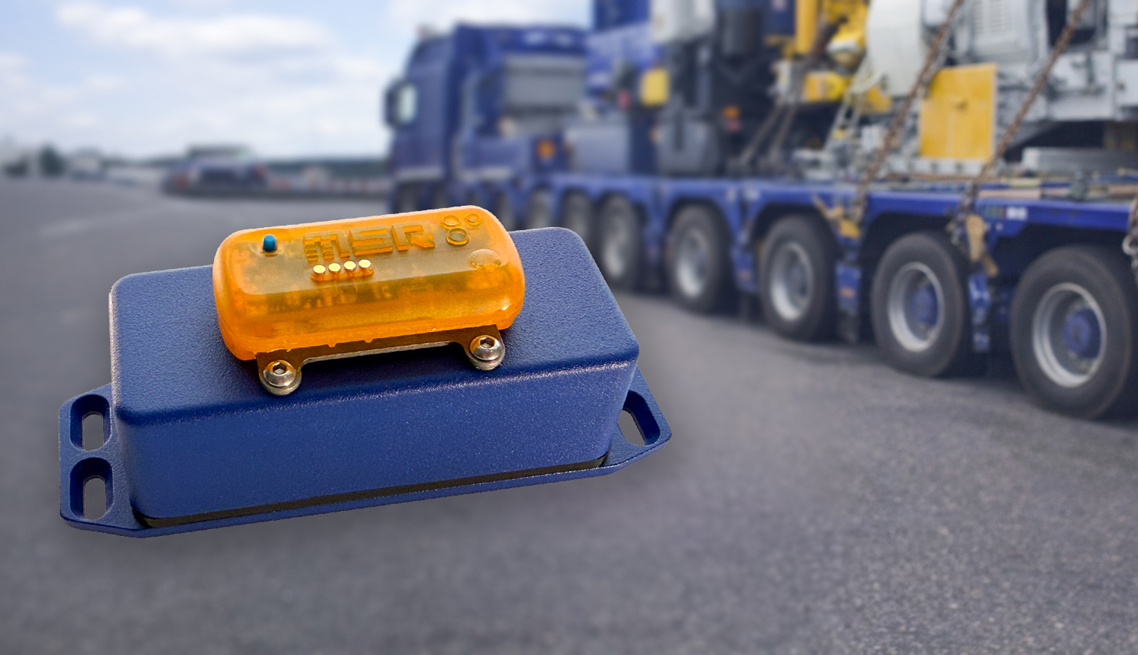

Transportdatalogger för övervakning av stötar, slag, temperatur, luftfuktighet, lufttryck och ljus MSR175Pro är utvecklad för transport av transformatorer och tungt gods. Den registrerar mycket dynamiska accelerationshändelser med kortvariga stötpulser samt temperatur-, luftfuktighets-, lufttrycks- och ljusförlopp med hög mätnoggrannhet. De registrerade mätdata möjliggör en kvantifierbar bedömning av de mekaniska påfrestningar som uppstår under transport och utgör ett tillförlitligt underlag för skadeanalys och kvalitetsdokumentation.

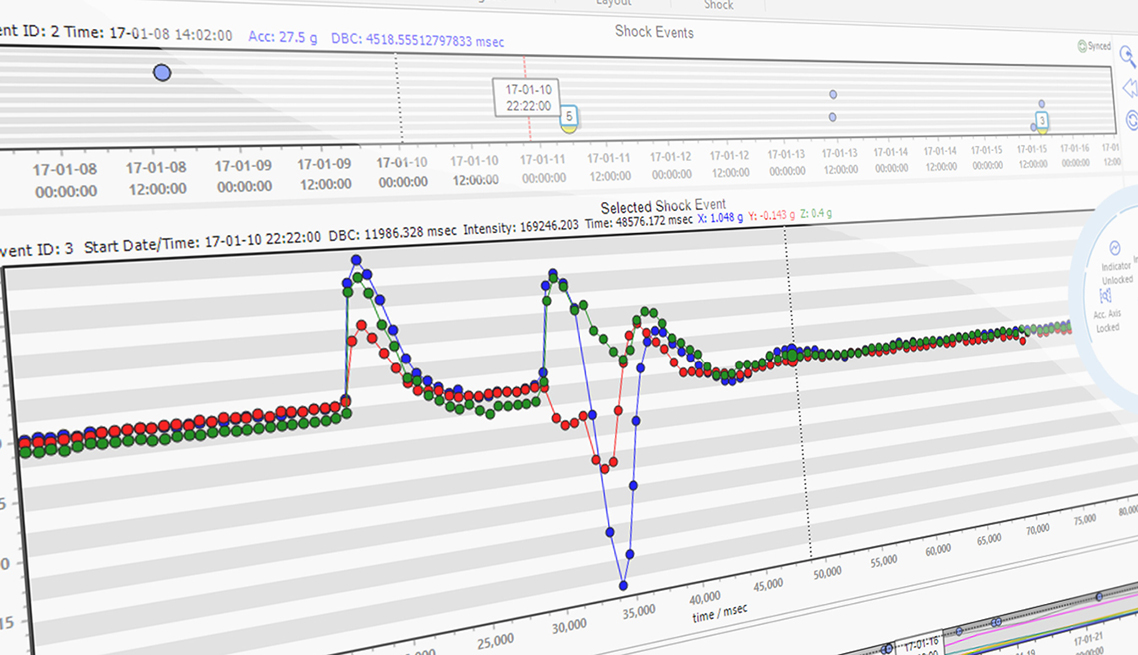

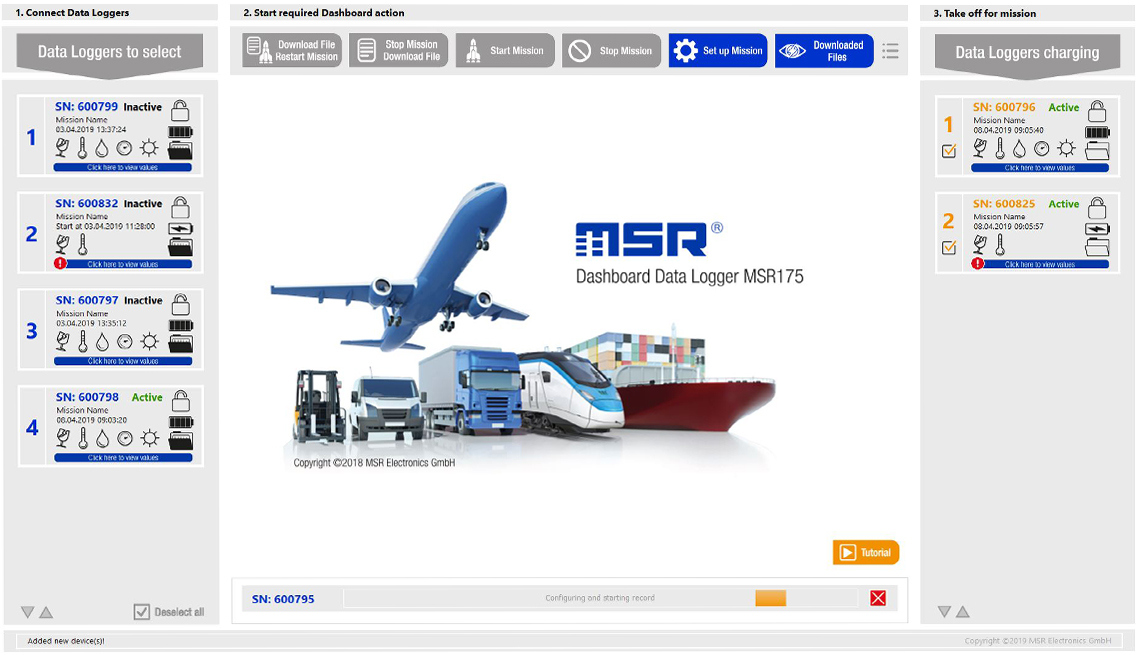

MSR175 PRO används med tre program: MSR Dashboard, MSR ReportGenerator och MSR ShockViewer. Med MSR Dashboard kan loggern konfigureras med några få klick. Insamlad data kan snabbt överföras till en dator via USB-porten, och en kompakt rapport genereras enkelt via MSR ReportGenerator. För en mer detaljerad analys finns MSR ShockViewer, som ingår kostnadsfritt i programvarupaketet.

Egenskaper

Tillförlitlig övervakning av stötar och klimatförhållanden vid tungtransporter

• Integrerad 3-axlig accelerationssensor i kapslingen med valbara mätområden på ±10 g, ±20 g eller ±40 g
• Justerbara mät- och registreringsfrekvenser: 4 Hz, 8 Hz, 16 Hz, 31 Hz, 62 Hz, 125 Hz, 250 Hz, 500 Hz, 1000 Hz, 2000 Hz och 4000 Hz
• Flera mätlägen för registrering av stötar
• Anti-aliasing- och decimeringsfilter för signalbearbetning
• Högpassfilter för borttagning av statisk acceleration (gravitationskomponenten)
• Justerbara stöttrösklar i steg om 0,5 g
• Inbyggda sensorer för temperatur, luftfuktighet, lufttryck och ljus

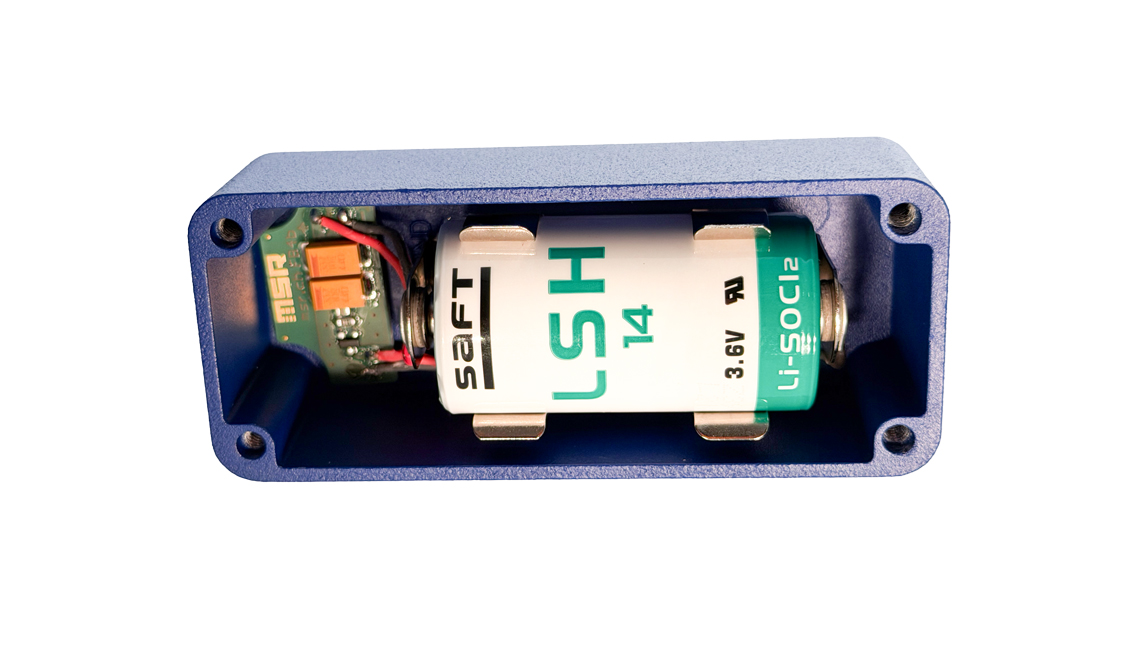

• Utbytbart Li-SOCl₂-batteri (SAFT LSH 14, 3,6 V, 5,8 Ah) med en batterilivslängd på minst 2 år
• Färgad LED-indikator för visning av enhetsstatus

Intelligent datalagring

• Justerbara stöttrösklar från 0,5 g med definierade intervall
• Minneskapacitet för mer än 2 miljoner mätvärden
• Ringbuffert för upp till 1 000 stöthändelser
• Extra minne som inte kan skrivas över för relevanta stöthändelser som överskrider en andra tröskelnivå
• Programvarupaketet MSR175 omfattar MSR Dashboard för idrifttagning och konfigurering av enheten, MSR ReportGenerator för automatiserad rapportgenerering samt MSR ShockViewer för detaljerad analys av stöthändelser.

Specifikationer

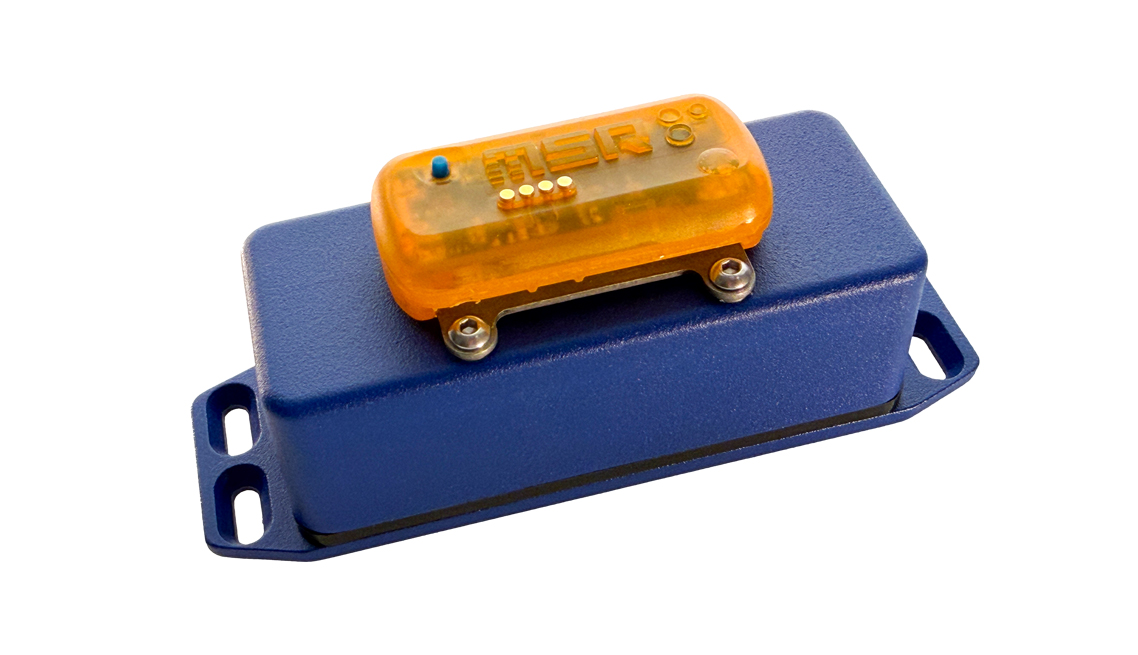

• Kapsling: Kapsling i PC-plast, inkapslad, IP65
• Mått och vikt: 49 x 39 x 122 mm (B x H x L), cirka 180 g
• Minneskapacitet: Över 2 000 000 mätvärden
• Stöthändelser: 1 000 i ringbuffer + 1 000 i extra minne
• Mätmedium: Luft
• Färg: Bärnsten, blå
• Knapp: Starta mätning/hämta status
• Strömförsörjning: Utbytbart Li-SOCl2-batteri (SAFT LSH 14, 3,6 V, 5,8 Ah), batteridrifttid minst 2 år
• Gränssnitt: USB
• Programvarupaket: MSR175 Dashboard-programvara, MSR ReportGenerator och MSR ShockViewer i basversion. En licensbelagd MSR ShockViewer Pro-version kommer att finnas tillgänglig vid ett senare tillfälle. Systemkrav: Windows 7 eller senare samt USB-port.
• Driftförhållanden: Temperatur: -20 till +65 °C
• Lagringsförhållanden: Temperatur: +5 till +45 °C (idealisk lagringstemperatur för batteriet), Luftfuktighet: 10 till 95 % relativ luftfuktighet, ej kondenserande
• Standarder: MSR175Pro uppfyller EU-direktiven RoHS och WEEE.

Sensorer

3-axlig acceleration: ±10 g, ±20 g eller ±40 g (-20 till +65 °C) 4 Hz, 8 Hz, 16 Hz, 31 Hz, 62 Hz, 125 Hz, 250 Hz, 500 Hz, 1000 Hz, 2000 Hz, 4000 Hz

Temperatur: -20 till +65 °C ±0,5 °C (-10 till +65 °C) 10 min./30 min.

Relativ luftfuktighet: 0 till 100 % RH -20 till +65 °C ±2 % RH (10 till 85 % RH, 0 till +40 °C) ±4 % RH (85 till 95 % RH, 0 till +40 °C) 10 min./30 min.

Absolut lufttryck: 0 till 2000 mbar absolut -20 till +65 °C ±2,5 mbar (750 till 1100 mbar absolut, +25 °C) 10 min./30 min.

Ljus: 0 till 83 000 lx Maximal känslighet vid 550 nm 10 min./30 min.

Position: För positionsbestämning mäts och lagras den statiska accelerationen längs samtliga tre axlar var 10:e minut.
