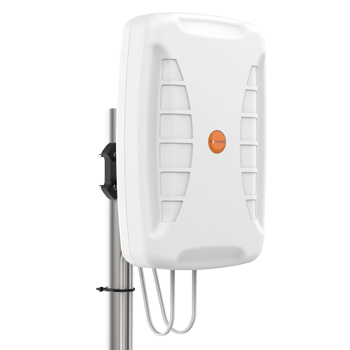

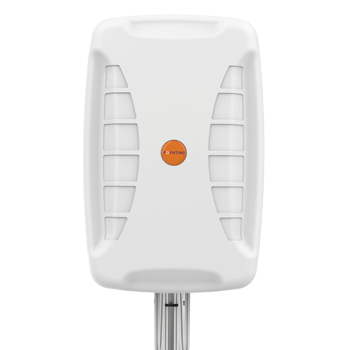

XPOL-24 – Riktad 4x4 MIMO-antenn för framtidssäkra 5G/LTE-installationer

XPOL-24 är en kraftfull och riktad 4x4 MIMO-antenn som ger pålitlig och snabb uppkoppling för 5G och LTE – perfekt för krävande miljöer där stabil täckning är avgörande. Tack vare avancerad metamaterialteknik levererar antennen exceptionell förstärkning (upp till 11 dBi) över ett brett frekvensområde från 617 till 4200 MHz, inklusive stöd för Carrier Aggregation. Den är idealisk för både urbana och avlägsna installationer där hög datakapacitet behövs. Finns i två varianter: XPOL-24 V1-01 med förmonterade kablar för enkel installation, och XPOL-24 V1-02 utan kablar – perfekt för användare som vill anpassa kabellängd och kontakter efter behov.

Nyckelfunktioner

• Exceptionell högpresterande antenn för de viktigaste 5G/LTE-banden
• Ny avancerad metamaterialteknik för förbättrad prestanda
• Bredbandsantenn med 4x4 MIMO för 5G/LTE, täcker 617 till 4200 MHz
• Fyra korspolariserade antennelement i ett enda hölje
• Väder-, damm- och vandalskyddad kapsling med IP65-klassning

Specifikationer

• Bransch (Användningsområde): Kommersiella & industriella antenner, antenner för jordbruk & lantbruk, samt antenner för mobilnät i stad & landsbygd.
• Antenntyp: Riktantenn(uni-direktionell) med X-polarisation 4x4 MIMO (5G/LTE)
• Mobil frekvensintervall: 617 - 4200 MHz
• Förstärkningsintervall: 8.5 dBi (617- 960 MHz) - 11 dBi (3300 - 4200 MHz)
• Produktmått: 290 mm x 444 mm x 110 mm (exkl. fäste)
• Kabel längd: 5 m (V1-01)
• Kontakt typ: SMA/M(hane) V1-01 / N-Type (F)(hona) V1-02
• Monteringstyp: Vägg- och stolpmontering
• Temperaturintervall (drift): -40°C till +80°C
• IP klass: IP 65

Fullständig specifikation

• Frekvensband:
  • 617 – 960 MHz
  • 1710 – 2700 MHz
  • 3300 – 4200 MHz
• Maximal förstärkning:
  • 8.5 dBi @ 617 – 960 MHz
  • 8.5 dBi @ 1710 – 2700 MHz
  • 11 dBi @ 3300 – 4200 MHz
• VSWR: <2:1
• Effekthantering: 10 W
• Ingångsimpedans: 50 Ω (nominell)
• Polarisering:
  • Cell 1: Vertikal & Horisontell
  • Cell 2: ±45°
• Koaxialkabelförlust:
  • 0.385 dB/m @ 900 MHz
  • 0.565 dB/m @ 1800 MHz
  • 0.666 dB/m @ 2400 MHz
  • 0.788 dB/m @ 3000 MHz
• DC-kortslutning: Ja
• Produktmått:
  • 290 mm x 444 mm x 110 mm (exkl. fäste)
• Radommaterial:
  • UV-stabil ASA
• Radomfärg:
  • Brilliant White (Pantone P 179-1C)
• Monteringstyp:
  • Stolp- och väggmontering
• Vindhastighet (överlevnad):
  • ≤160 km/h
• Temperaturintervall (drift):
  • -40°C till +80°C
• Miljöförhållanden:
  • Utomhus/Inomhus
• Skydd mot vatteninträngning:
  • IP65
• Saltspraytest:
  • MIL-STD 810G / ASTM B117
• Luftfuktighet (drift):
  • Upp till 98 %
• Luftfuktighet (förvaring):
  • 5 % – 95 % (icke-kondenserande)
• Temperaturintervall (förvaring):
  • -40°C till +80°C
• Kapslingsflammabilitet:
  • UL 94-HB
• Slagtålighet:
  • IK 08
• Säkerhet & miljö:
  • Överensstämmer med CE- och RoHS-standarder

Leveransomfattning

• Antenn: A-XPOL-0024-V1-01

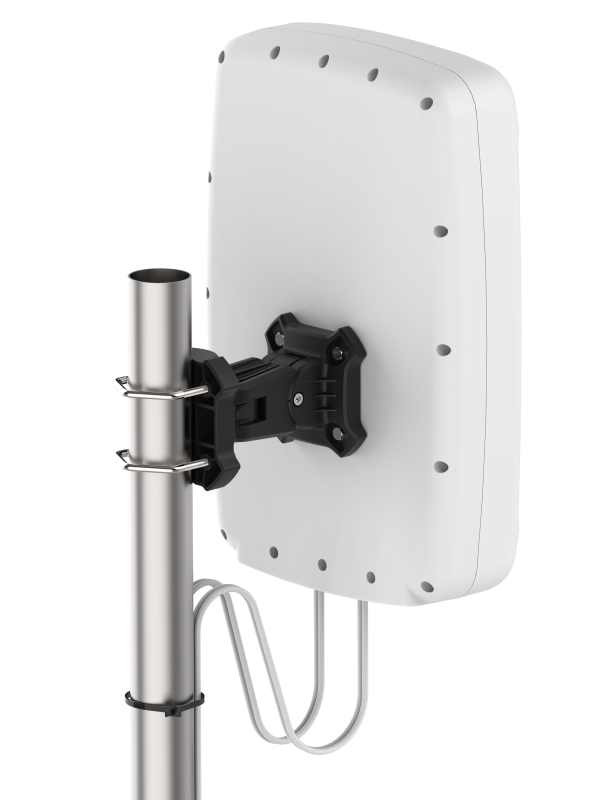

• Monteringsfäste: Stolp- och väggfäste (BRKT-062)
• Kartong

För mer information - Se Datablad / User guide
