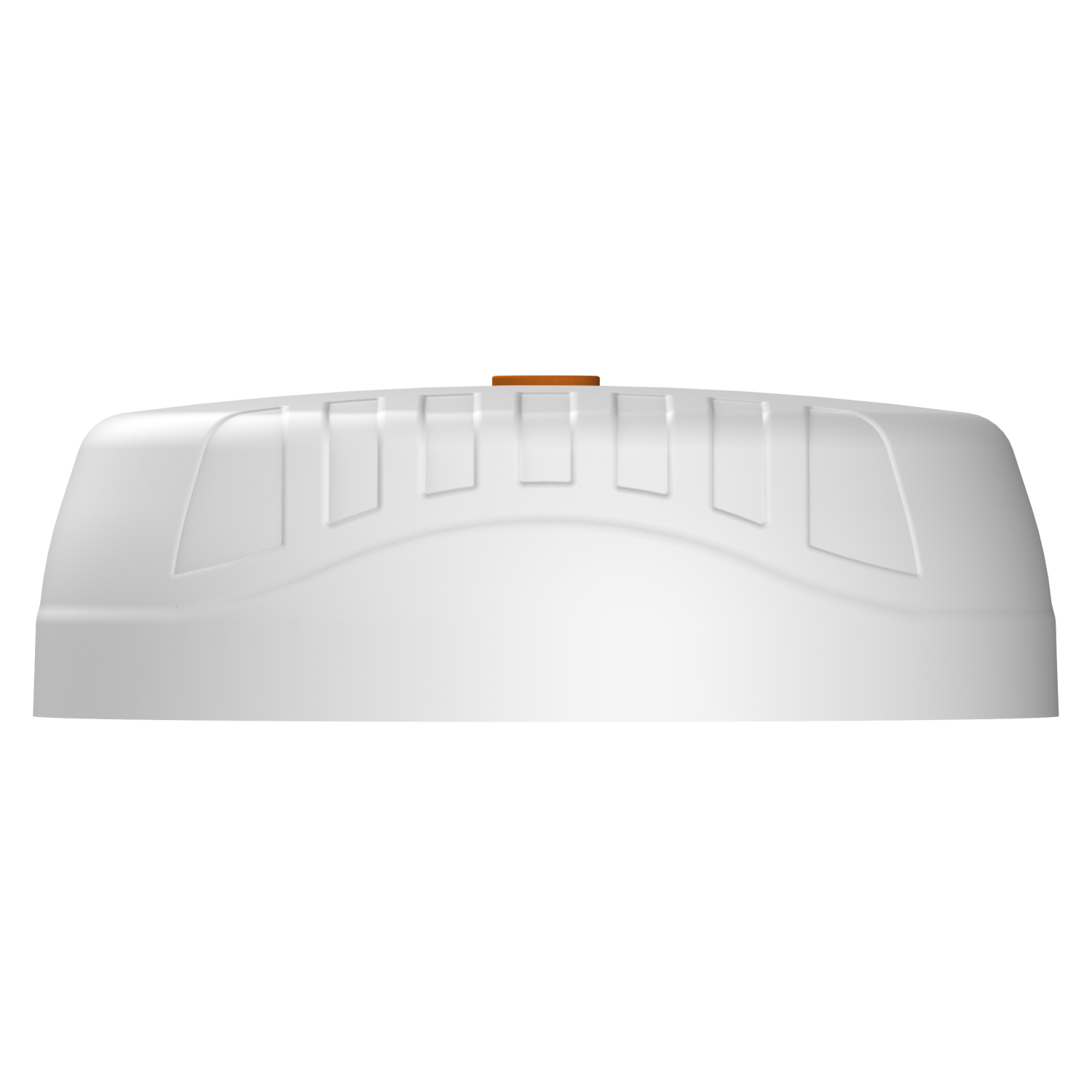

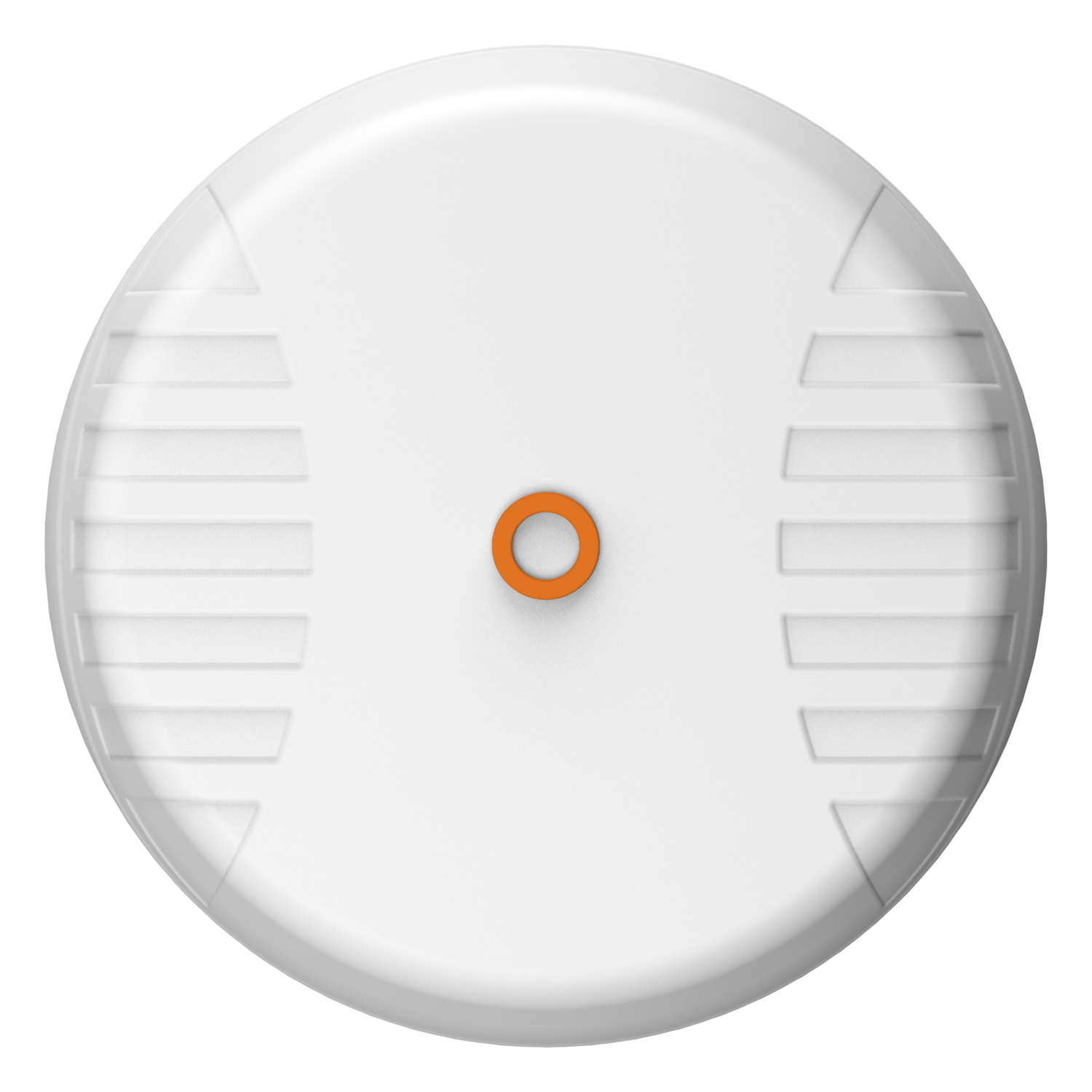

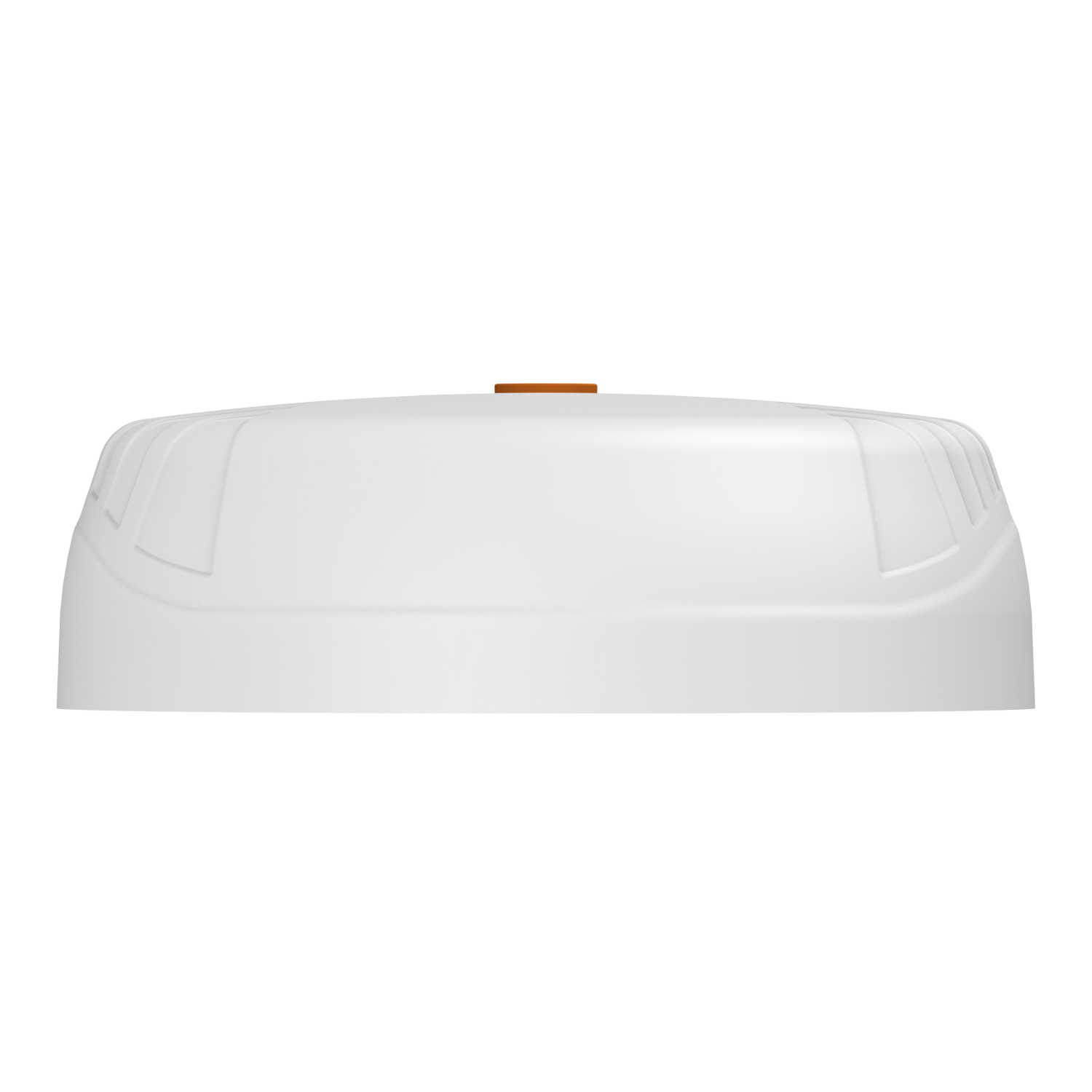

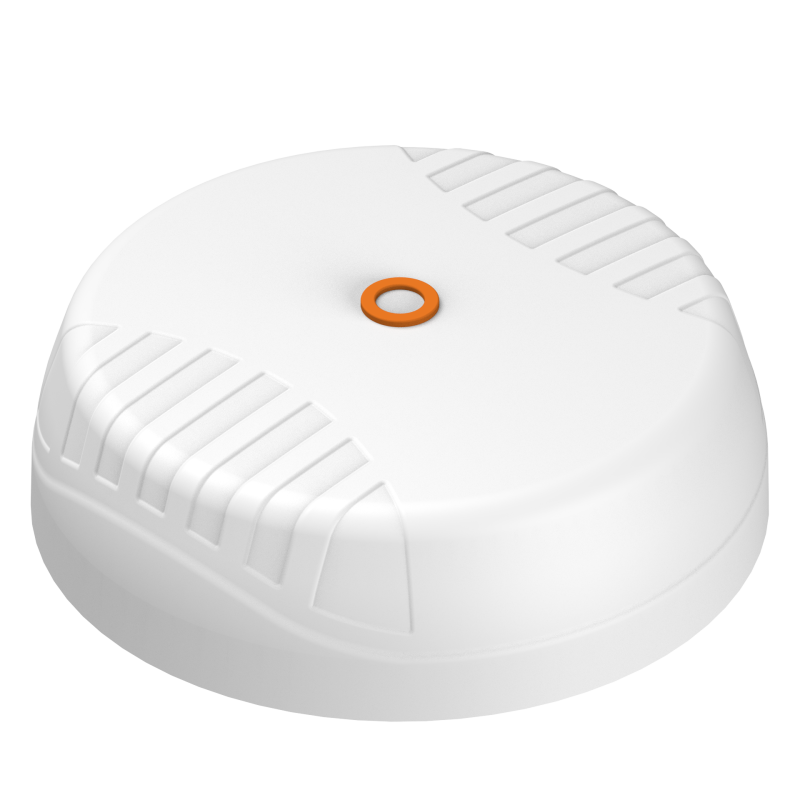

Poynting SWIRL-8 är flaggskeppet i SWIRL-serien, designad för applikationer som kräver extrem datakapacitet och tillförlitlighet i de mest krävande miljöerna. Genom att kombinera 8x8 MIMO för 5G/LTE med 4x4 MIMO för dual-band Wi-Fi (Wi-Fi 7-klar) och integrerad GNSS/GPS, erbjuder denna antenn en oöverträffad prestanda för fordon, fartyg och industriell mobilitet. Den robusta IP69K-kapslingen med inbyggd kylfläns säkerställer stabil drift även vid hög belastning och extrema temperaturer. Med sin E-Mark-certifiering och saltvattentåliga konstruktion är SWIRL-8 det självklara valet för högdensitetslösningar inom transport och marin.

Nyckelfunktioner

• 8x8 MIMO 5G/LTE: Ger maximal genomströmning och stabilitet över alla samtida 5G- och LTE-band (617–6000 MHz).
• 4x4 MIMO Wi-Fi: Högpresterande dual-band Wi-Fi med stöd för Wi-Fi 6E och Wi-Fi 7 (2,4 GHz och 5,0–7,2 GHz).
• Integrerad GNSS: Inbyggd GPS/GLONASS/Galileo/Beidou-antenn för exakt positionering och vagnparkshantering.
• Extrem hållbarhet: IP69K-klassad för skydd mot högtryckstvätt och damm, samt IK10-klassad för slagtålighet.
• Fordonsgodkänd: E-Mark-certifierad (E1) för säker och tillförlitlig installation i bussar, tåg och tunga fordon.
• Marinanpassad: UV-stabil och saltvattentålig konstruktion för användning i kustnära och marina miljöer.
• Termisk optimering: Innovativ kylflänsdesign som hanterar värme effektivt för att bibehålla prestanda över tid.

Specifikationer

• Industri (användningsområde): Kollektivtrafik (högdensitets-Wi-Fi), marint bruk, autonom gruvdrift och avancerad industriell IoT.
• Antenntyp: Rundstrålande 8x8 MIMO (Cellular) + 4x4 MIMO (Wi-Fi) + GNSS.
• Frekvensintervall Cellular: 617 – 6000 MHz.
• Frekvensintervall Wi-Fi: 2400 – 2500 MHz och 5000 – 7200 MHz.
• Förstärkningsintervall: Upp till 6 dBi (Cellular), 6,5 dBi (Wi-Fi).
• Produktmått: Ø145 mm x 150 mm (höjd).
• Kontakt typ: 9x SMA (Hane) [Cellular & GPS], 4x RP-SMA (Hane) [Wi-Fi].
• Kabel: 0,3 meter pigtails (förlängningskablar säljs separat).
• Temperaturintervall (drift): -40°C till +80°C.
• Kapslingsklass: IP 69K.

Fullständig specifikation

• Frekvensband Cellular: 617–960 MHz, 1427–1517 MHz, 1710–2700 MHz, 3400–6000 MHz.
• Frekvensband Wi-Fi: 2400–2500 MHz, 5000–7200 MHz.
• Maximal förstärkning: 6 dBi @ 3400–6000 MHz (Cellular), 6,5 dBi @ 5000–7200 MHz (Wi-Fi).
• VSWR: < 2.5:1 över 90% av banden.
• Matningseffekt: 10 W.
• Ingångsimpedans: 50 Ohm (nominell).
• Polarisering: Linjär vertikal (Cellular), Högerhands cirkulär (GNSS).
• Vikt: 1,54 kg.
• Radommaterial: UV-stabil ASA.
• Vindöverlevnad: ≤ 160 km/h.
• Slagtålighet: IK 10.
• Saltsprej: MIL-STD 810G/ASTM B117.
• Certifieringar: E-Mark (E1), CE, RoHS.

Leveransomfattning

• Antenn: A-SWIRL-0008-V1-01.

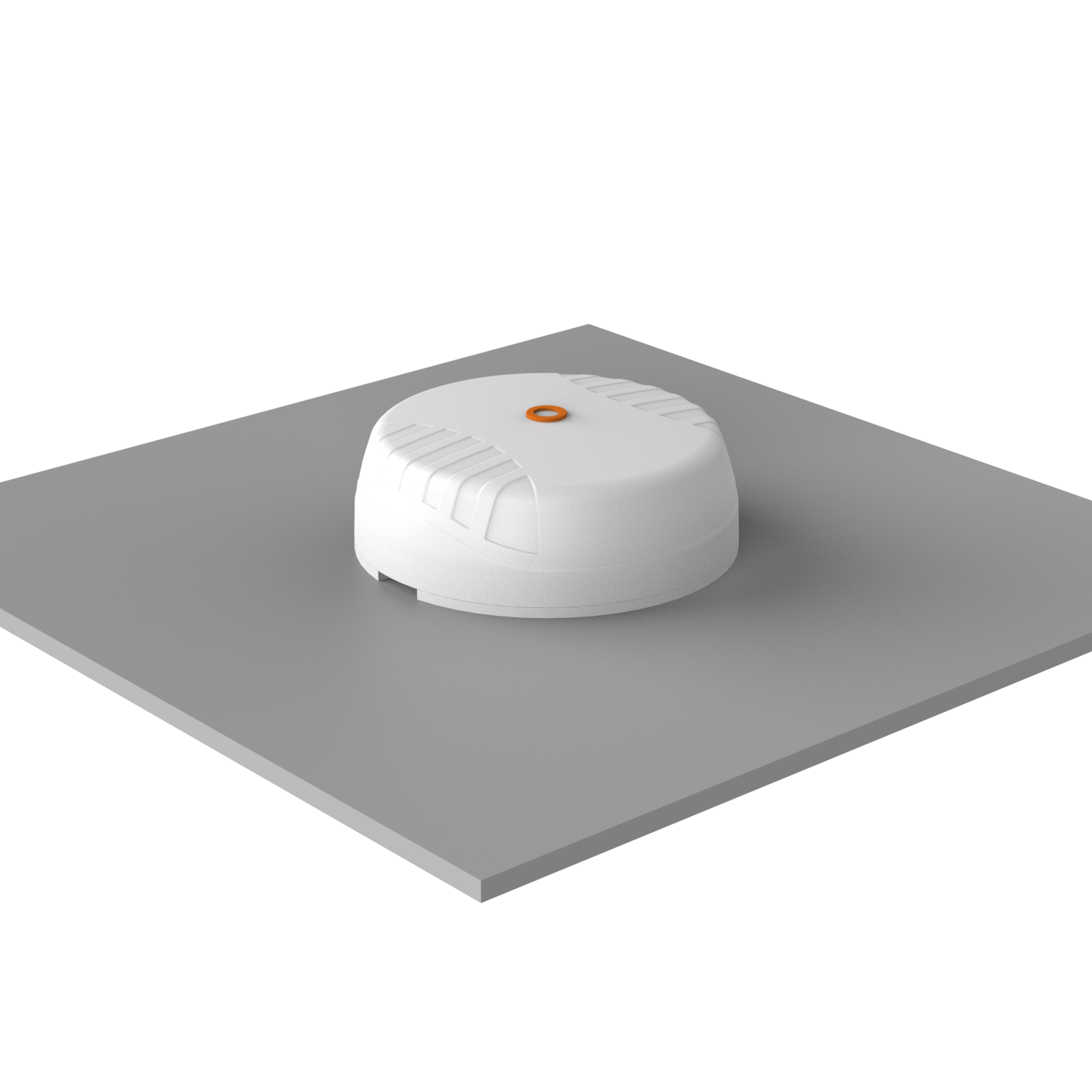

• Monteringsfäste: Inkluderat kit för ytmontering.
• Kabelanslutning: 0,3m kablar med gängade kontakter.
• Dokumentation: Snabbguide för installation.

För mer information - Se Datablad
