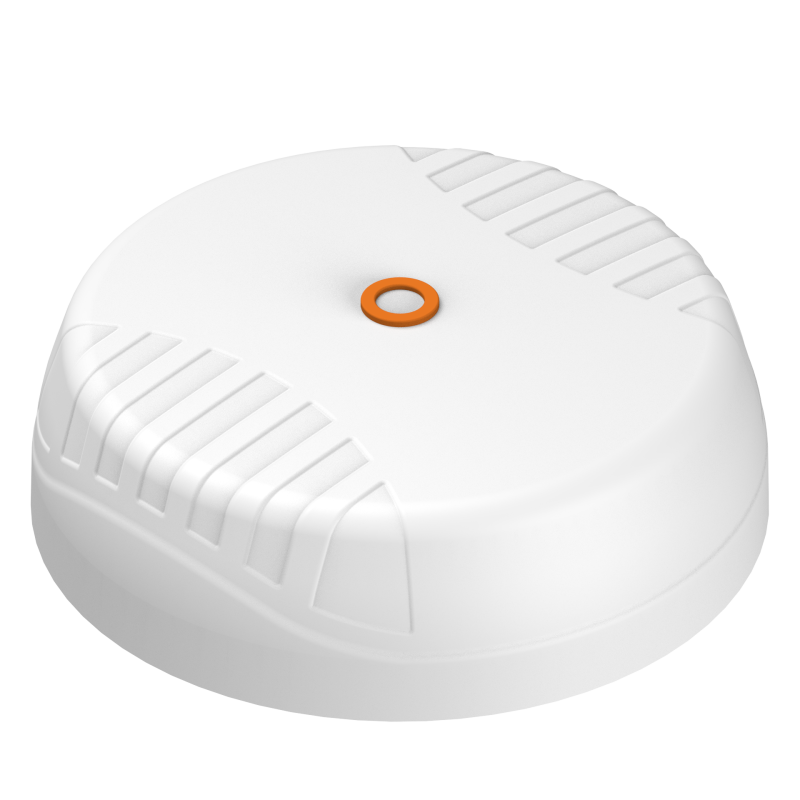

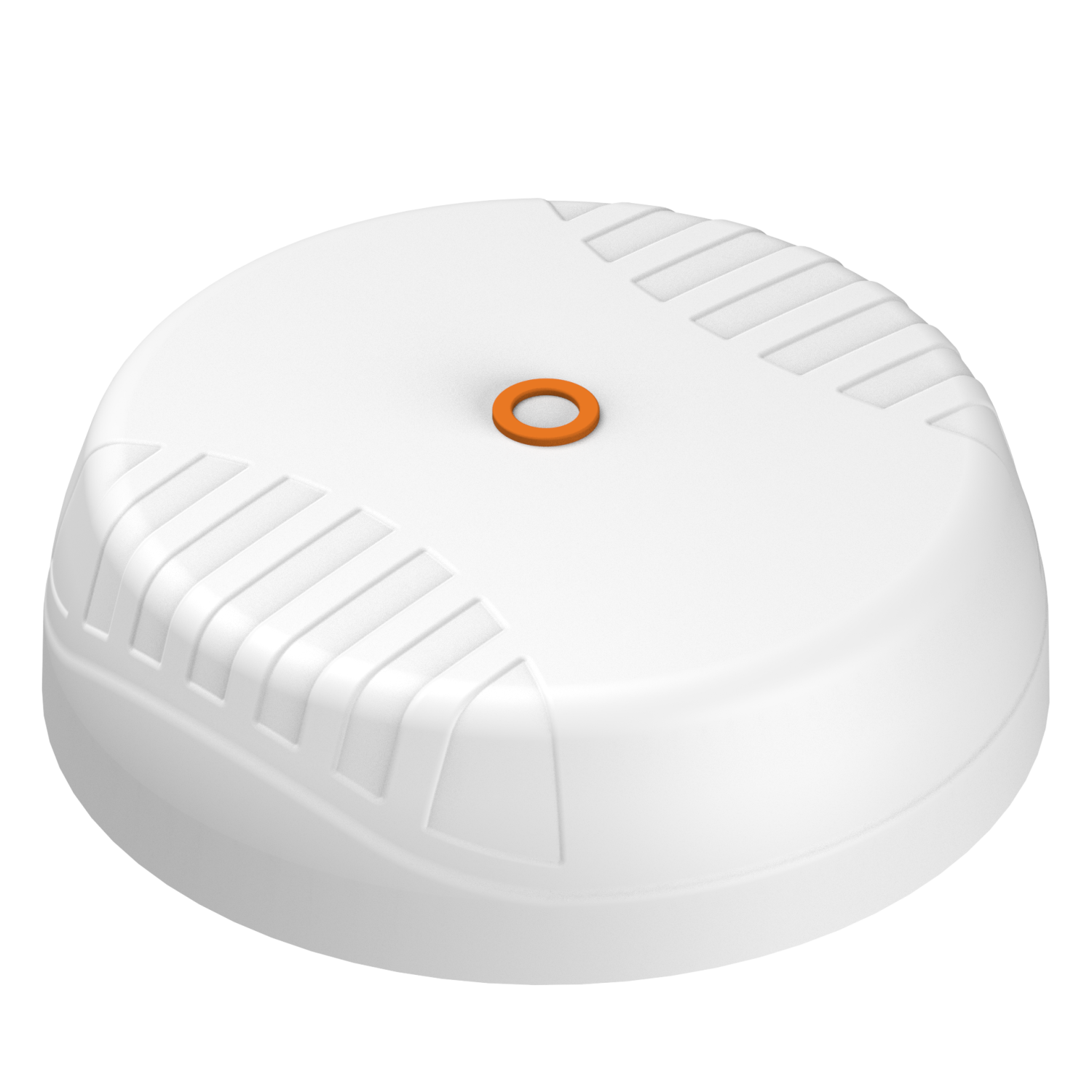

Poynting SWIRL-4 är en högpresterande antennuppsättning designad för att möta de mest extrema kraven inom transport, marin och industriell mobilitet. Denna diskreta men kraftfulla antenn kombinerar 4x4 MIMO för 5G/LTE, 2x2 MIMO för dual-band Wi-Fi (inklusive Wi-Fi 7-stöd) och en integrerad högpresterande GNSS/GPS. Med sin banbrytande kylflänsdesign för optimal temperaturreglering och E-Mark-certifiering är den särskilt lämpad för fordon, yachter och industriella maskiner. Antennen är kapslad i en extremt tålig IP69K-kåpa som skyddar mot både högtryckstvätt, damm och saltvattenkorrosion.

Nyckelfunktioner

• 4x4 MIMO 5G/LTE: Täcker alla samtida band från 617 till 6000 MHz för maximal hastighet.
• Dual-band Wi-Fi: 2x2 MIMO med stöd för Wi-Fi 6E och Wi-Fi 7 (2,4 GHz och 5,0–7,2 GHz).
• Integrerad GNSS: Högpresterande GPS/GLONASS-antenn för exakt positionering.
• Extrem hållbarhet: IP69K-klassning (vattentät vid högtryckstvätt) och IK10-slagtålighet.
• Mobilitetsoptimerad: E-Mark-certifierad för säker installation i fordon och kollektivtrafik.
• Marinbeständig: Skyddad mot saltvatten och UV-strålning för användning i kustnära miljöer och till sjöss.
• Innovativ kylning: Inbyggd kylflänsdesign för stabil prestanda även i varma miljöer.

Specifikationer

• Industri (användningsområde): Transport (buss, tåg, lastbil), marina miljöer, autonom gruvdrift och industriell IoT.
• Antenntyp: Rundstrålande 4x4 MIMO (Cellular) + 2x2 MIMO (Wi-Fi) + GNSS.
• Frekvensintervall Cellular: 617 – 6000 MHz.
• Frekvensintervall Wi-Fi: 2400 – 2500 MHz och 5000 – 7200 MHz.
• Förstärkningsintervall: Upp till 6 dBi (Cellular), 6,5 dBi (Wi-Fi).
• Produktmått: Ø145 mm x 150 mm (höjd).
• Kontakt typ: 5x SMA (Hane) [Cellular & GPS], 2x RP-SMA (Hane) [Wi-Fi].
• Kabel: 0,3 meter pigtails (förlängningskablar finns som tillbehör).
• Temperaturintervall (drift): -40°C till +80°C.
• Kapslingsklass: IP 69K.

Fullständig specifikation

• Frekvensband Cellular: 617–960 MHz, 1427–1517 MHz, 1710–2700 MHz, 3400–6000 MHz.
• Frekvensband Wi-Fi: 2400–2500 MHz, 5000–7200 MHz.
• Maximal förstärkning: 6 dBi @ 3400–6000 MHz (Cellular), 6,5 dBi @ 5000–7200 MHz (Wi-Fi).
• VSWR: < 2.5:1 över 90% av banden.
• Matningseffekt: 10 W.
• Ingångsimpedans: 50 Ohm (nominell).
• Polarisering: Linjär vertikal (Cellular), Högerhands cirkulär (GNSS).
• Vikt: 1,32 kg.
• Radommaterial: UV-stabil ASA.
• Vindöverlevnad: ≤ 160 km/h.
• Slagtålighet: IK 10.
• Saltsprej: MIL-STD 810G/ASTM B117.
• Certifieringar: E-Mark (E1), CE, RoHS.

Leveransomfattning

• Antenn: A-SWIRL-0004-V1-01.

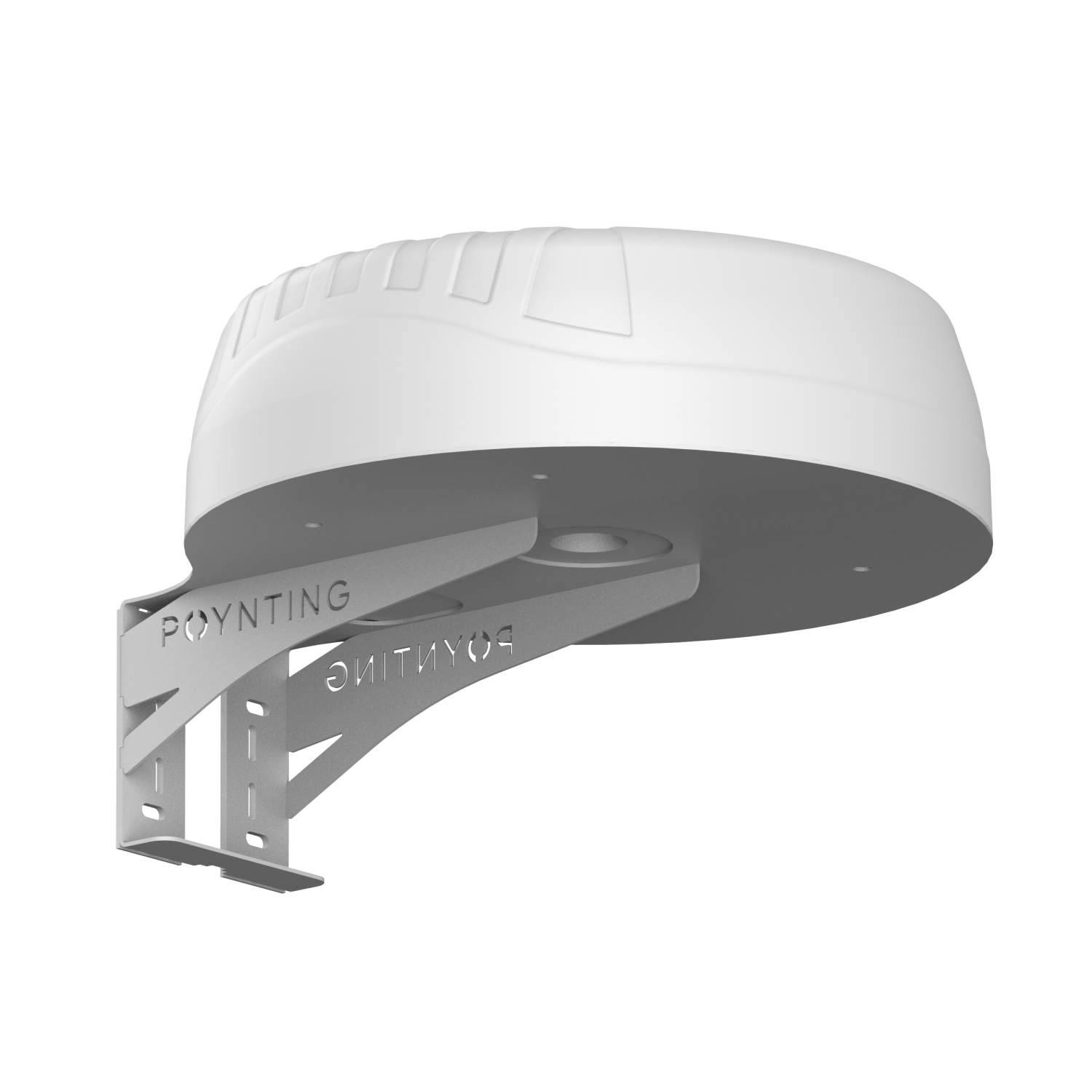

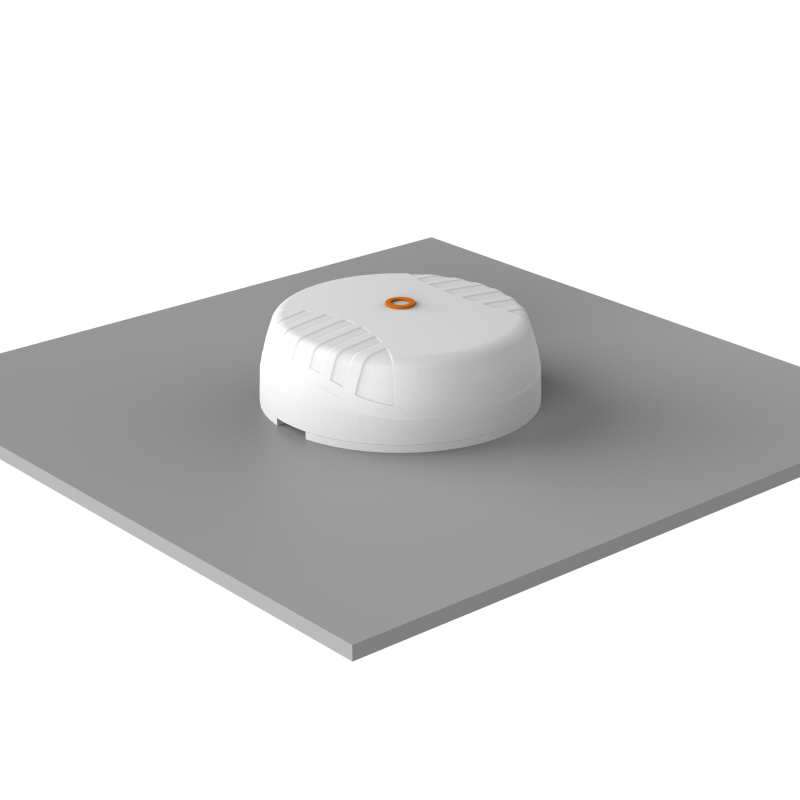

• Monteringsfäste: Inkluderat kit för ytmontering.
• Kabelanslutning: 0,3m kablar med gängade kontakter.
• Dokumentation: Snabbguide för installation.

För mer information - Se Datablad
