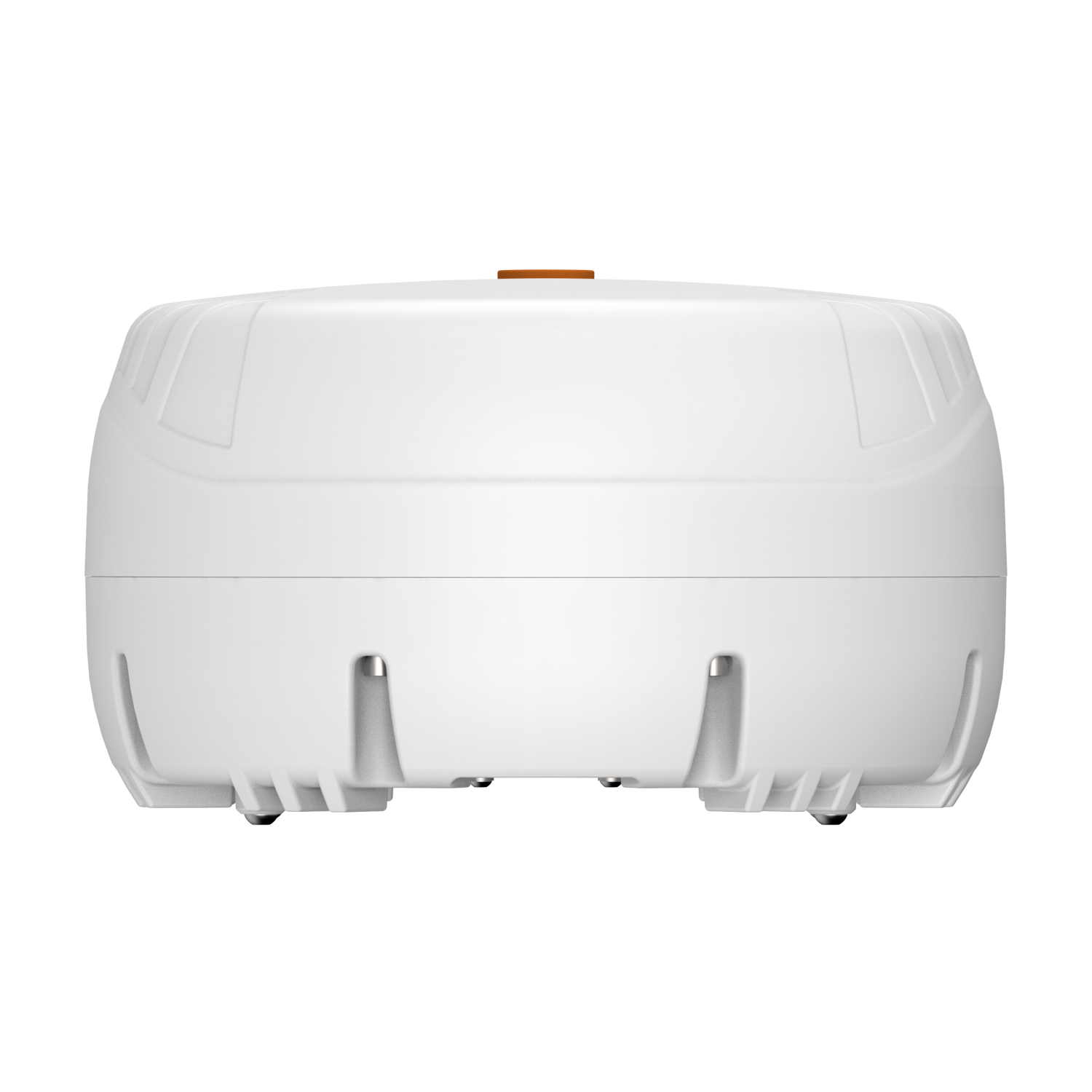

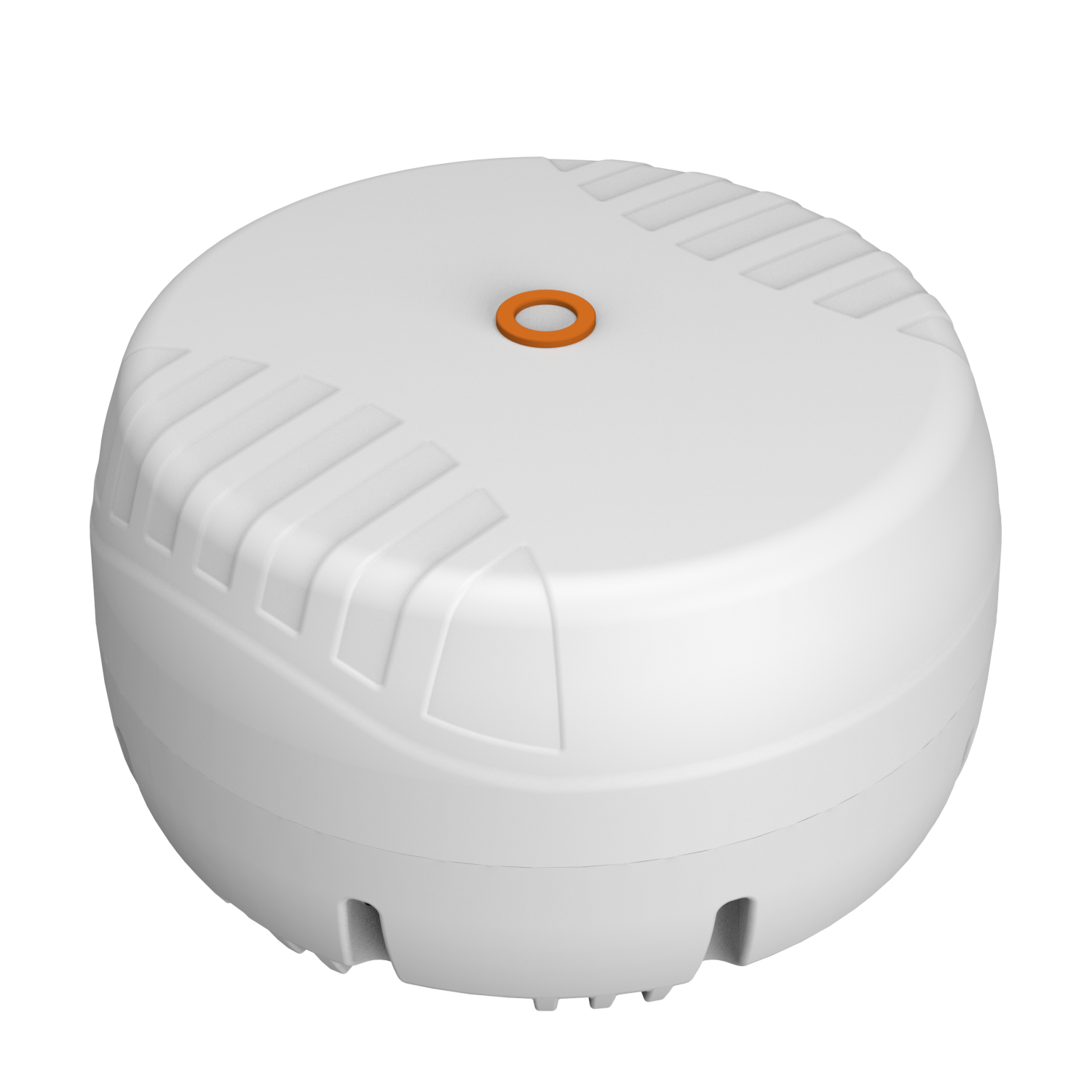

Poynting SWIRL-4-CPE är en banbrytande all-in-one-lösning designad för att maximera prestandan i mobila och marina nätverk. Genom att integrera ett dedikerat utrymme för en router inuti den robusta antennkapslingen elimineras behovet av långa RF-kablar, vilket minimerar signalförluster och optimerar datahastigheten. Enheten kombinerar 4x4 MIMO för 5G/LTE, 2x2 MIMO för Wi-Fi (Wi-Fi 7-klar) och högpresterande GNSS/GPS. Med sin IP69K-klassning, E-Mark-certifiering och saltvattentåliga design är den det ultimata valet för fordon, fartyg och industriella applikationer i extremt tuffa miljöer.

OBS: För installation krävs monteringsbyglar (brackets) anpassade för din specifika routermodell.

Nyckelfunktioner

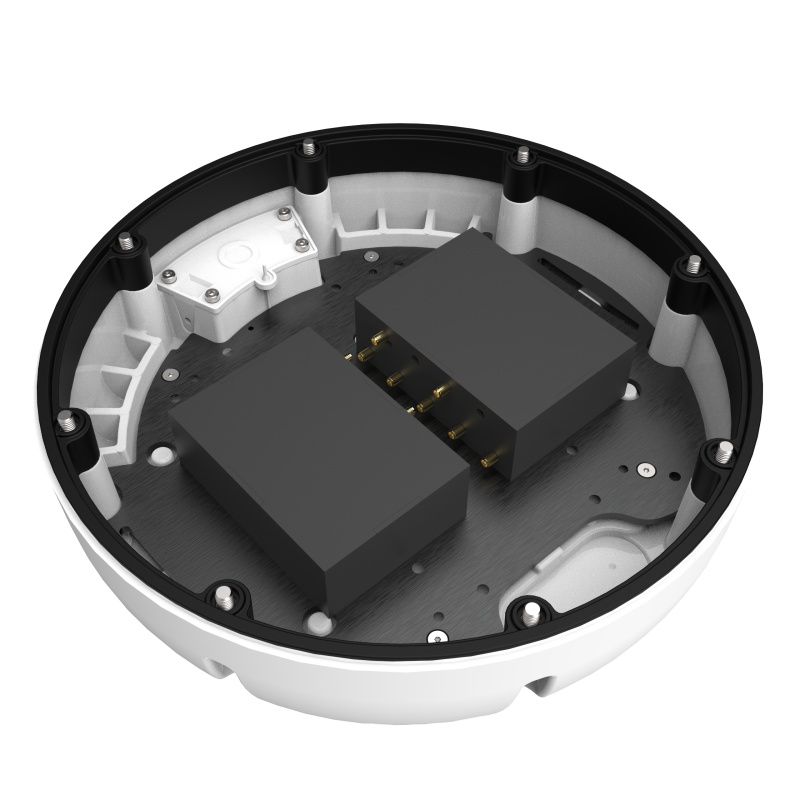

• Integrerad CPE-lösning: Inbyggt utrymme för router minimerar RF-kabelförluster och förenklar installationen.
• 4x4 MIMO 5G/LTE: Täcker samtliga band från 617 till 6000 MHz för framtidssäker och extremt snabb uppkoppling.
• Wi-Fi 7-klar: 2x2 MIMO dual-band Wi-Fi med stöd för 2,4 GHz och 5,0–7,2 GHz-banden.
• Högpresterande GNSS: Inbyggd antenn för GPS/GLONASS/Galileo för exakt positionering och spårning.
• Extremt robust: IP69K-klassad (vattentät vid högtryckstvätt), IK10-slagtålighet och saltvattentålig för marina miljöer.
• E-Mark-certifierad: Godkänd för säker användning i alla typer av fordon och kollektivtrafik.

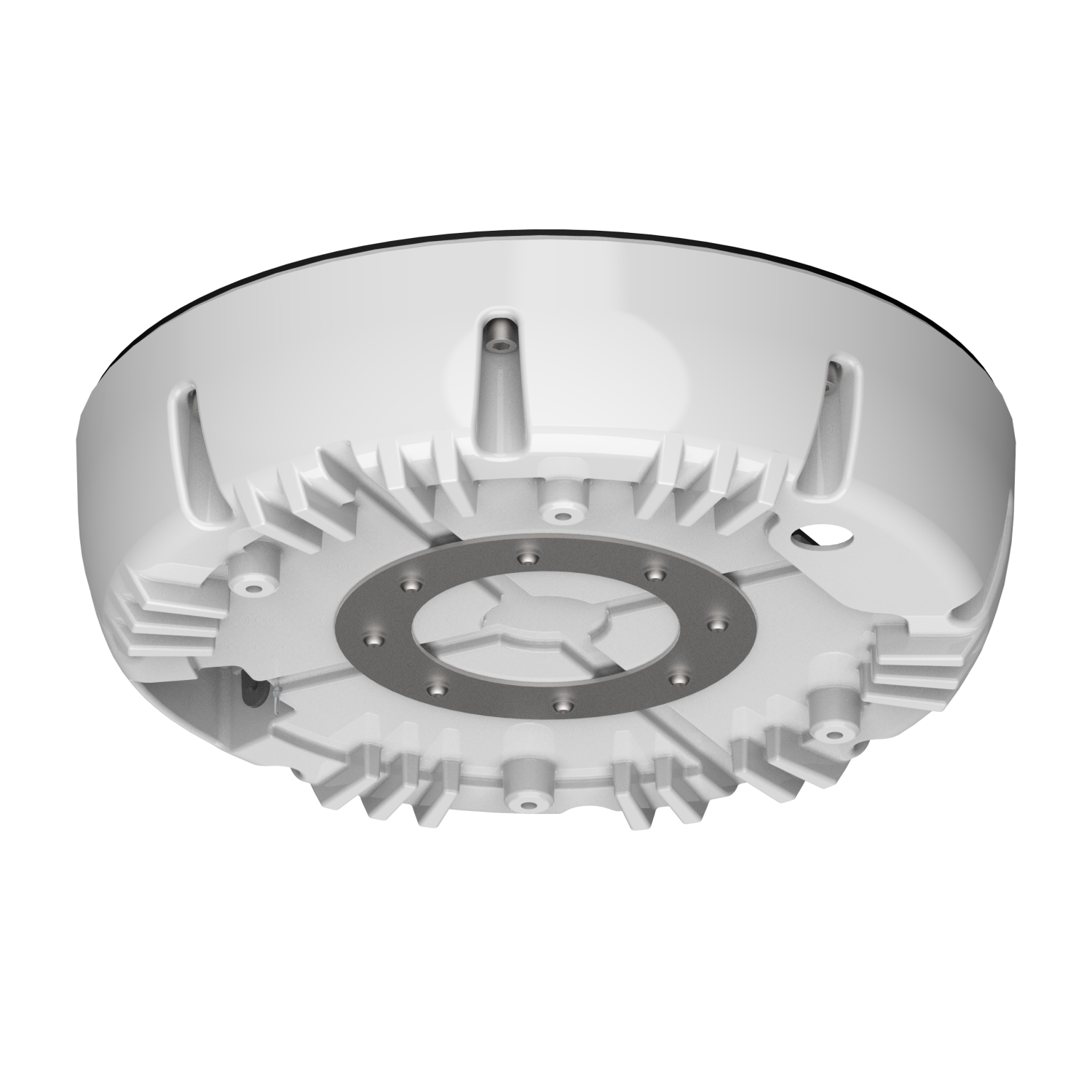

• Innovativ kylning: Avancerad kylflänsdesign säkerställer stabil drift för den inbyggda routern även i varma klimat.

Specifikationer

• Industri (användningsområde): Transport (buss, tåg), marin miljö, industriell automation och avlägsna anläggningar.
• Antenntyp: Rundstrålande 4x4 MIMO (5G) + 2x2 MIMO (Wi-Fi) + GNSS med routerutrymme.
• Frekvensintervall Cellular: 617 – 6000 MHz.
• Frekvensintervall Wi-Fi: 2400 – 2500 MHz och 5000 – 7200 MHz.
• Max förstärkning: Upp till 6 dBi (Cellular), 6,5 dBi (Wi-Fi).
• Produktmått: Ø145 mm x 185 mm (höjd inklusive bas).
• Anslutning internt: U.FL eller SMA pigtails (beroende på vald router-bracket).
• Temperaturintervall (drift): -40°C till +80°C.
• Kapslingsklass: IP 69K.

Fullständig specifikation

• Frekvensband Cellular: 617–960 MHz, 1427–1517 MHz, 1710–2700 MHz, 3400–6000 MHz.
• Frekvensband Wi-Fi: 2400–2500 MHz, 5000–7200 MHz.
• Maximal förstärkning: 6 dBi @ 3400–6000 MHz (Cell), 6,5 dBi @ 5000–7200 MHz (Wi-Fi).
• VSWR: < 2.5:1 över 90% av banden.
• Ingångsimpedans: 50 Ohm (nominell).
• Polarisering: Linjär vertikal (Cellular), Högerhands cirkulär (GNSS).
• Vikt: ca 1,5 kg (beroende på konfiguration).
• Radommaterial: UV-stabil ASA.
• Vindöverlevnad: ≤ 160 km/h.
• Slagtålighet: IK 10.
• Saltsprej: MIL-STD 810G/ASTM B117.
• Certifieringar: E-Mark (E1), CE, RoHS.

Leveransomfattning

• Antenn: A-SWIRL-0004-CPE-V1-01.

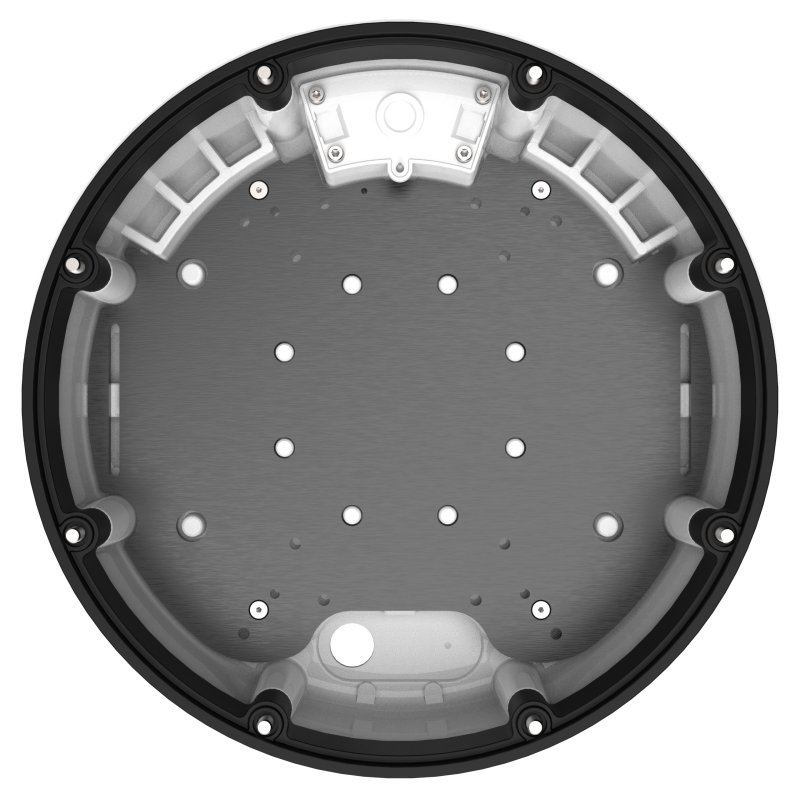

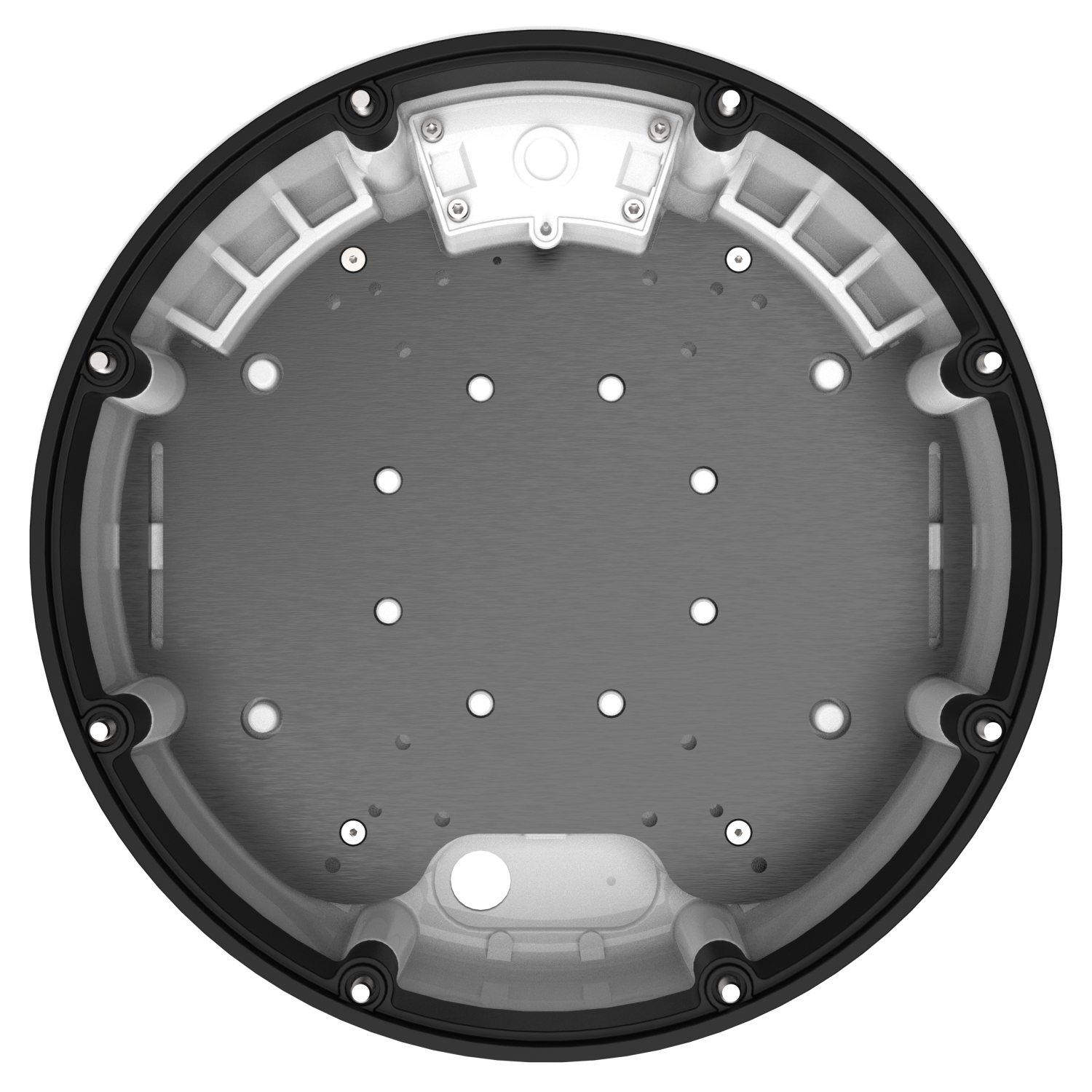

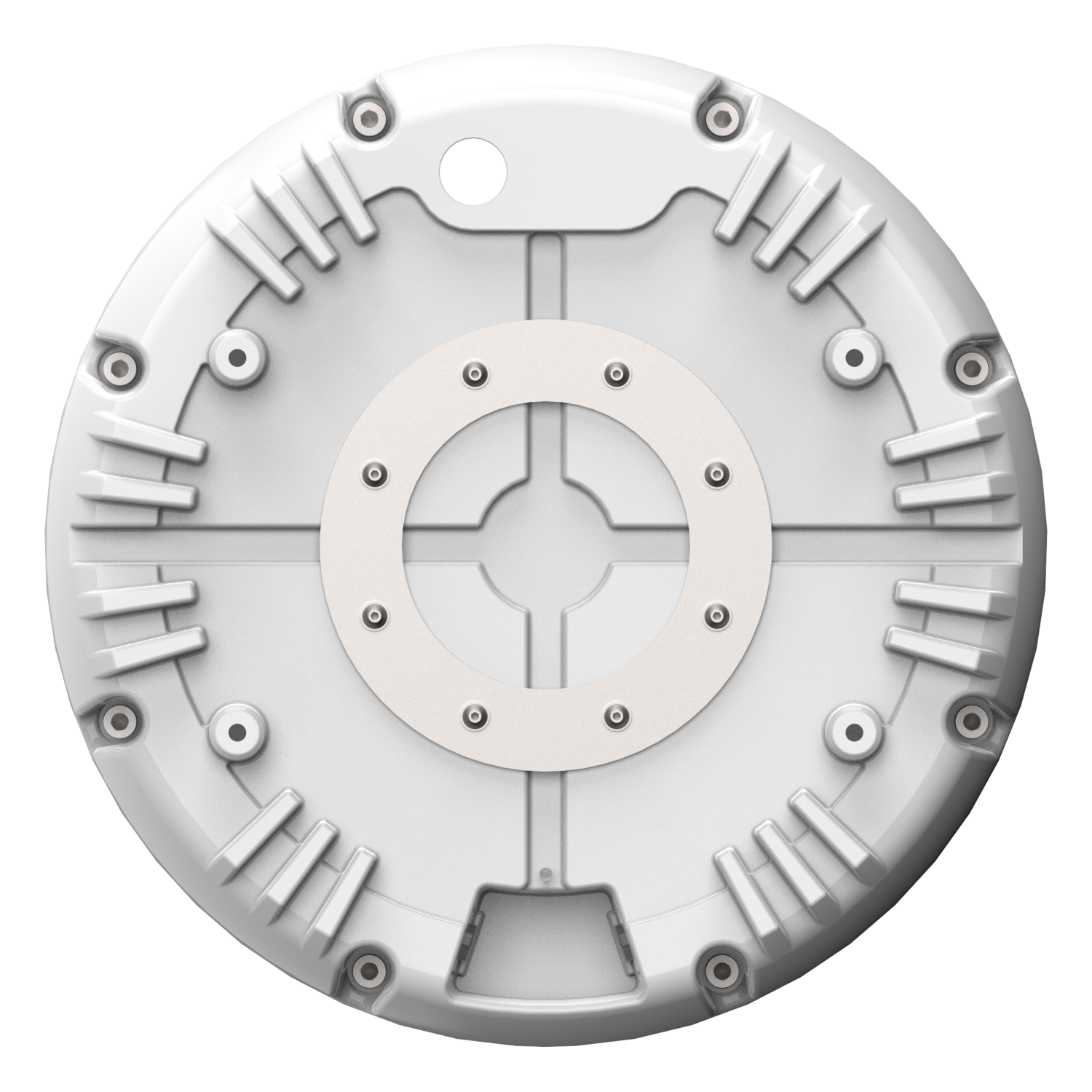

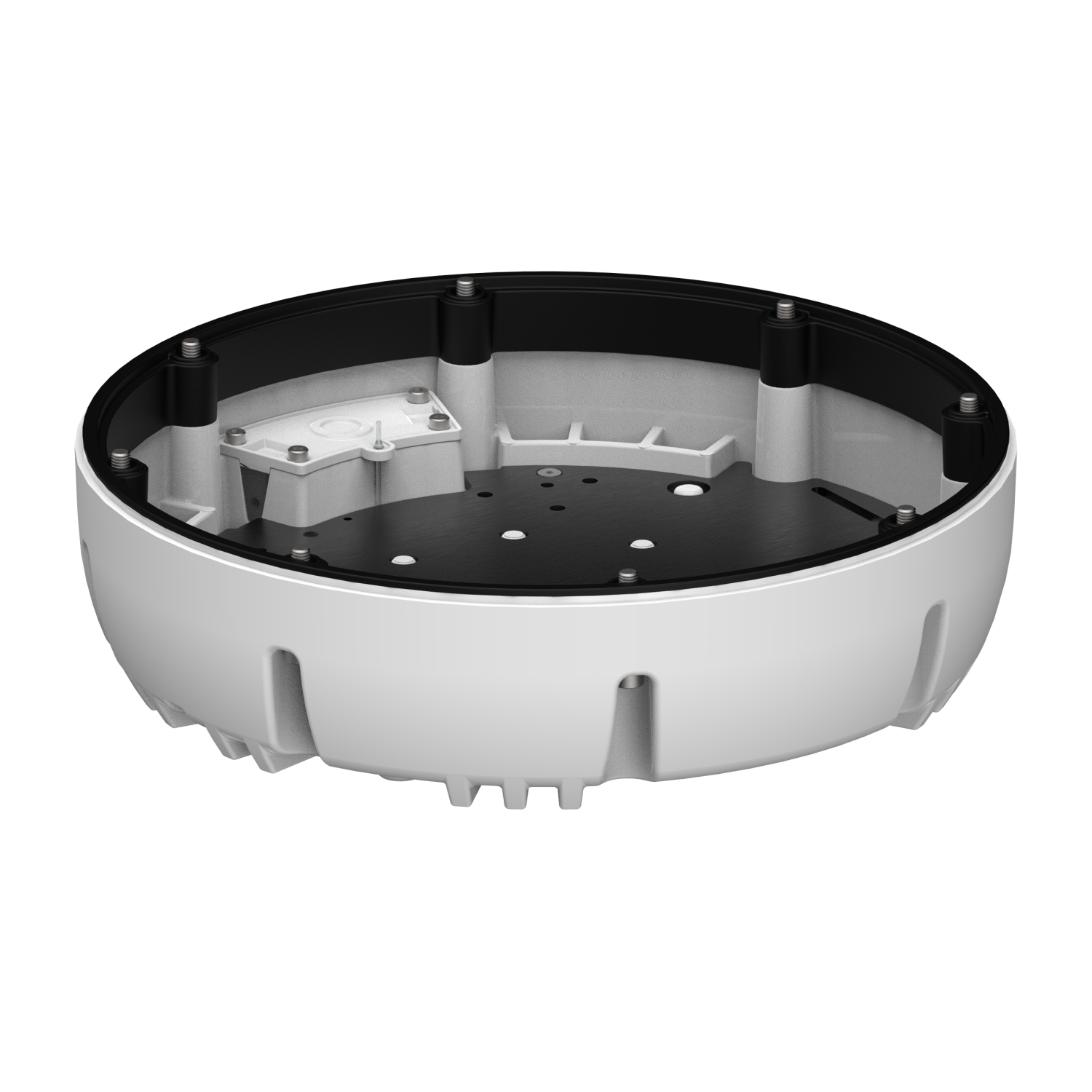

• Monteringsbas: SWIRL-BASE för routerintegration.
• Kabelgenomföring: M25 vattentät gland i mässing.

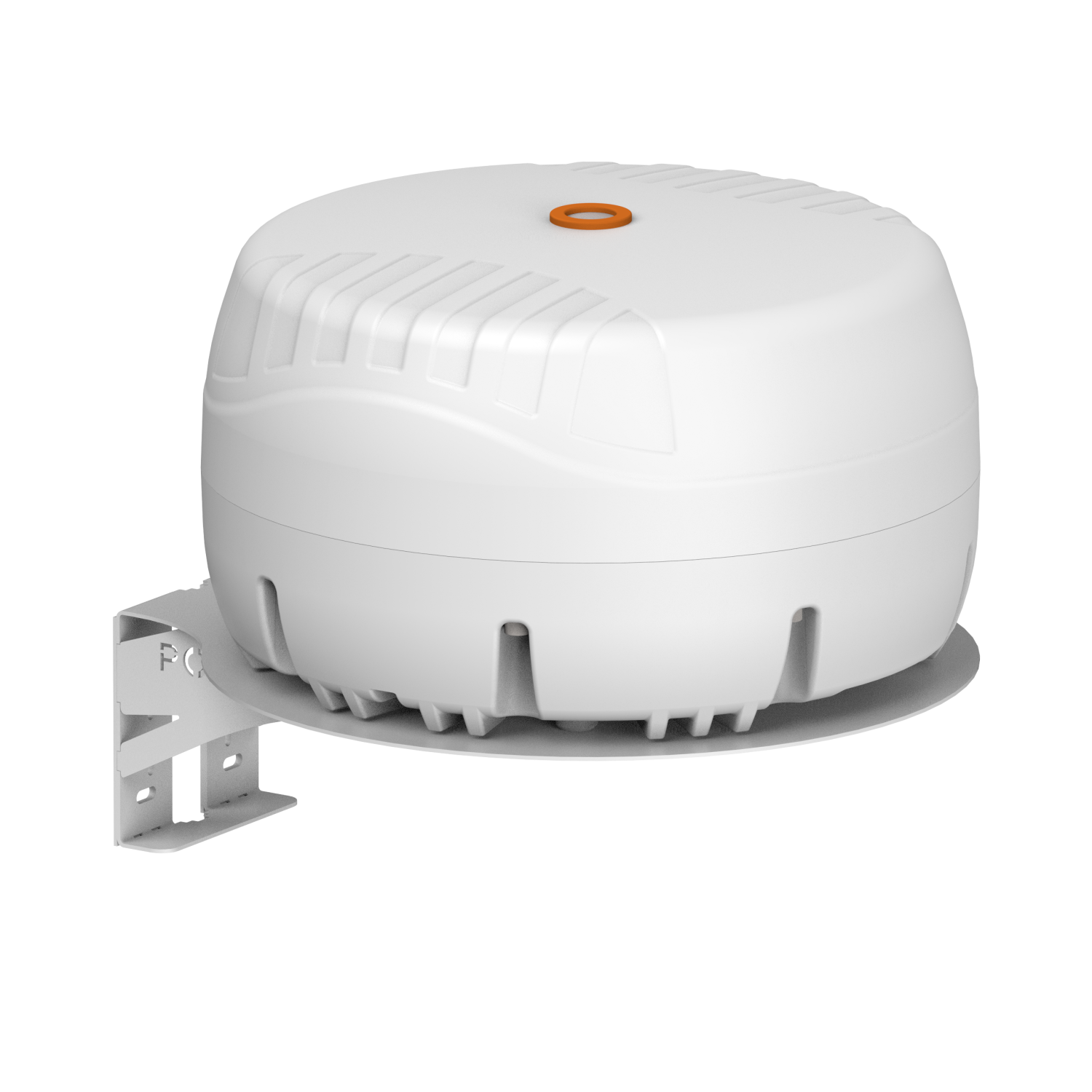

• Monteringskit: Skruvar och tillbehör för ytmontering.

För mer information - Se Datablad
