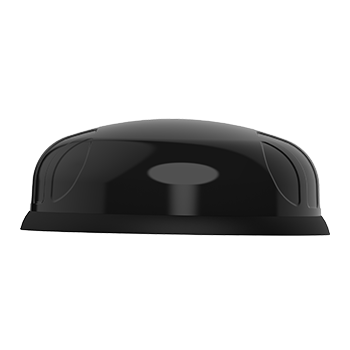

PUCK-3 är en kompakt 3-i-1-antenn med stöd för LTE (SISO), dual-band Wi-Fi och GPS/GLONASS i ett enda robust hölje.

Den täcker breda frekvensband från 617 till 4200 MHz för mobil kommunikation och stödjer samtidigt Wi-Fi på både 2,4 GHz och 5 GHz. Tack vare sitt integrerade GPS-system är antennen idealisk för applikationer inom transport, marina miljöer, IoT och smarta mätare. PUCK-3 kombinerar kompakt design med stark signalstabilitet – perfekt för framtidssäkra installationer i krävande miljöer.

Nyckelfunktioner

• 3-i-1 högpresterande multifrekvensantenn för LTE
• Stöd för 2G/3G/4G/LTE/5G
• LTE (SISO), Dual-band Wi-Fi (SISO) samt GPS/GLONASS
• Bredbandsantenn – täcker ett brett frekvensområde, inklusive 3,5 GHz CBRS-bandet
• Fungerar utan jordplan
• Robust, vandalsäker och vattentät konstruktion (IP69K)
• Idealisk för transport, marina miljöer och IoT/M2M-applikationer
• Ultraflexibla monteringsalternativ för enkel installation

Specifikationer

• Bransch (Användningsområde): Kommersiella & industriella antenner, transport- & mobilitetsantenner.
• Antenntyp: Rundstrålande (omnidirektionell) antenn med linjär polarisation (SISO)

• Mobil frekvensintervall: 617 - 4200 MHz

• Mobil förstärkningsintervall: -1 dBi (617- 960 MHz) - 8 dBi (3400 - 4200 MHz)

• Wi-Fi frekvensintervall: 2400 - 7200 MHz

• Wi-Fi förstärkningsintervall: 2 dBi (2400 - 2500 MHz) - 7.5 dBi (5000 - 7200 MHz)

• Produktmått: Ø99.3 mm x 36 mm

• Kontakt typ : SMA/M (hane)

• kabel längd: 2 m

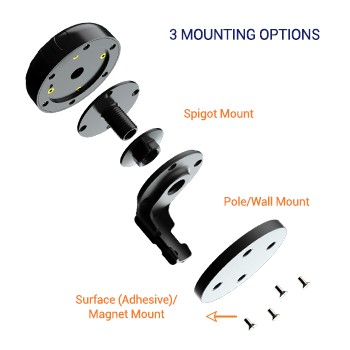

• Monteringsalternativ: Ø20 gängad spigot, stolp-, vägg-, yta- och magnetmontering
• Temperaturintervall (drift): -40°C till +80°C

• IP klass: IP 69K

Fullständig specifikation

• Frekvensband:
  • 617 – 960 MHz
  • 1427 – 1517 MHz
  • 1710 – 2700 MHz
  • 3400 – 4200 MHz
• Maximal förstärkning (Port 1 & 2):
  • 0 dBi @ 617–960 MHz
  • 1 dBi @ 1427–1527 MHz
  • 5 dBi @ 1710–2700 MHz
  • 6 dBi @ 3400–4200 MHz
• VSWR (Port 1 & 2): ≤2.5:1 (över 90 % av banden)
• Matningseffekt: 10 W
• Ingångsimpedans: 50 Ohm (nominell)
• Polarisering: Linjär vertikal
• Koaxialkabelförlust:
  • 0.56 dB/m @ 900 MHz
  • 0.71 dB/m @ 1500 MHz
  • 0.785 dB/m @ 1800 MHz
  • 0.91 dB/m @ 2400 MHz
  • 1.2 dB/m @ 3000 MHz
• DC-kortslutning: Ja, väg till jord
• Frekvensområde (GPS): 1575.42 MHz / 1600 MHz
• Maximal förstärkning (GPS): 21 ±2 dBi
• VSWR (GPS): ≤1.5:1
• DC-spänning (GPS): 2.7–3.3 V
• DC-ström (GPS): 5–15 mA
• Brusfaktor (GPS): ≤1.5 dB
• Nominell impedans (GPS): 50 Ω
• Polarisering (GPS): RHCP
• Filter utanför banddämpning (GPS):
  • 12 dB min @ f0 +50 MHz
  • 16 dB min @ f0 –50 MHz
• Kabel (GPS): RTK-031
• Kontakt (GPS): SMA (M)
• Spänning (GPS): 2.7–3.3 V
• Maximal effekt (GPS): 50 W
• Koaxialkabelförlust (GPS): 0.71 dB/m @ 1500 MHz
• Frekvens (Wi‑Fi):
  • 2400–2500 MHz
  • 5000–7200 MHz
• Maximal förstärkning (Wi‑Fi, Port 1 & 2):
  • 2 dBi @ 2400–2500 MHz
  • 7.5 dBi @ 5000–7200 MHz
• VSWR (Wi‑Fi, Port 1 & 2): ≤2:1 (över 90 % av banden)
• Matningseffekt (Wi‑Fi): 10 W
• Ingångsimpedans (Wi‑Fi): 50 Ohm (nominell)
• Polarisering (Wi‑Fi): Linjär vertikal
• Koaxialkabelförlust (Wi‑Fi):
  • 0.91 dB/m @ 2400 MHz
  • 1.65 dB/m @ 5800 MHz
• Jordningsväg (Wi‑Fi): Ja
• Produktmått: Ø99.3 mm x 36 mm
• Förpackningsmått: 150 mm x 150 mm x 120 mm
• Vikt: 0.426 kg
• Förpackad vikt: 0.557 kg
• Radommaterial: PC+ABS (halogenfri)
• Radomfärg: Svart
• Monteringsalternativ:
  • Ø20 gängad spigot
  • Stolp-, vägg-, yta- och magnetmontering
• Vindöverlevnad: ≤220 km/h
• Temperaturintervall (drift): -40°C till +80°C
• Miljöförhållanden: Utomhus/Inomhus
• Skydd mot vatteninträngning: IP69K
• Saltsprej: MIL-STD 810G/ASTM B117
• Driftrelativ luftfuktighet: Upp till 98%
• Förvaringsluftfuktighet: 5% till 95% - icke-kondenserande
• Förvaringstemperatur: -40°C till +80°C
• Kapslingsflammabilitetsklassning: UL 94-HB
• Slagtålighet: IK 10
• Produktsäkerhet & miljö: Uppfyller CE- och RoHS-standarder

Leveransomfattning

• Antenn: A-PUCK-0003-V1-01
• Monteringsfäste: Ø20 gängade spigotar (anpassade för upp till 60 mm klämtjocklek) med självhäftande montering och magnetiskt alternativ
• Adapter: 1x RP-SMA (hane) till SMA (hona)
• Kartong

För mer information - Se Datablad
