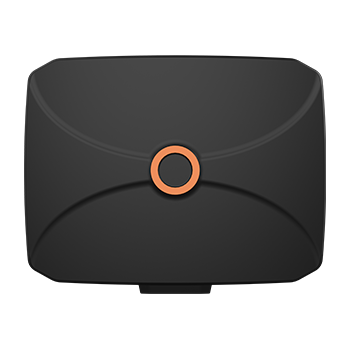

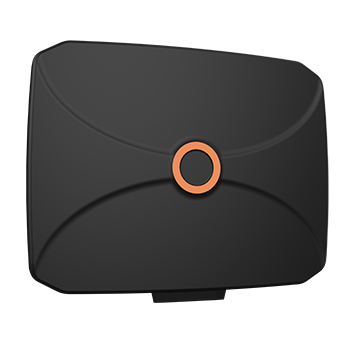

Poynting PANL-631 är en högpresterande 10-i-1-antenn i en diskret paneldesign, framtagen för att möta behoven i moderna uppkopplade miljöer. Den kombinerar sex korspolariserade antennelement för 6x6 MIMO 5G/LTE, tre element för 3x3 MIMO dual-band Wi-Fi (helt Wi-Fi 7-klar) samt en högpresterande GNSS/GPS-antenn. Med sitt extremt breda frekvensstöd från 617 MHz till 6000 MHz hanterar den alla aktuella 5G-band och framtida trådlösa standarder. Tack vare de medföljande sugkopparna och kardborrefästena kan den enkelt monteras på insidan av fönsterrutor i både fordon och kontor utan att göra åverkan.

Nyckelfunktioner

• 10-i-1-multiantenn: Integrerar 6 x Cellular (6x6 MIMO), 3 x Wi-Fi (3x3 MIMO) och 1 x GNSS i en enda kapsling.
• Helt Wi-Fi 7-klar: Stöder de senaste Wi-Fi-standarderna över 2,4 GHz och 5,0–7,2 GHz-banden.
• Ultra-Wideband 5G: Täcker alla samtida frekvensband från 617 till 6000 MHz för maximal datakapacitet.
• Korspolariserad teknik: Optimerar signalstyrka och datagenomströmning genom en mix av vertikala och horisontella element.

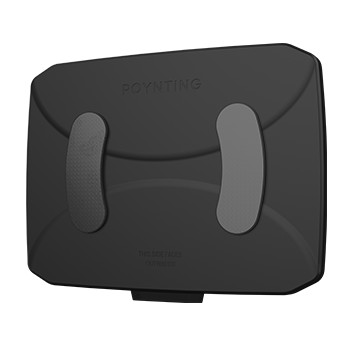

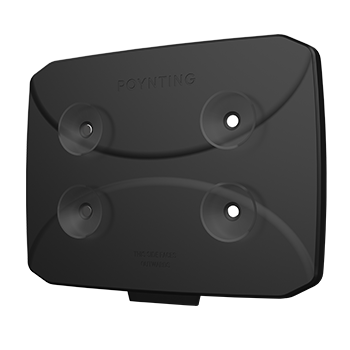

• Icke-invasiv montering: Levereras komplett med sugkoppar för fönstermontage och kardborreband (Velcro) för snabb installation på plana ytor.
• Fordonsgodkänd: E-Mark-certifierad (E1) för säker och tillförlitlig användning i tåg, bussar och lastbilar.
• Robust och diskret: IP65-klassad och vandalsäker (IK 08) design som smälter in i både industriella och kommersiella miljöer.

Specifikationer

• Industri (användningsområde): Transport, FWA (Fast trådlös åtkomst), smarta kontor, kollektivtrafik och industriell IoT.
• Antenntyp: Rundstrålande panelantenn 6x6 MIMO (5G) + 3x3 MIMO (Wi-Fi) + GNSS.
• Frekvensintervall Cellular: 617 – 6000 MHz.
• Frekvensintervall Wi-Fi: 2400 – 2500 MHz och 5000 – 7200 MHz.
• Maximal förstärkning: 6 dBi (Cellular), 6,5 dBi (Wi-Fi).

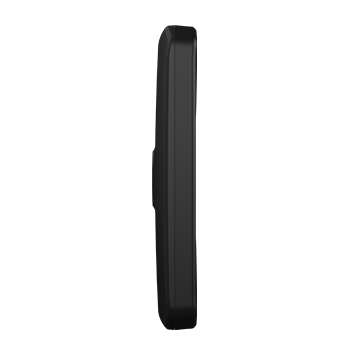

• Produktmått: 240 mm x 200 mm x 40 mm.
• Kontakt typ: 6x SMA (M) [Cell], 3x RP-SMA (M) [Wi-Fi], 1x SMA (M) [GNSS].
• Kabel: 10 st 2 meter HDF 195.
• Temperaturintervall (drift): -40°C till +80°C.
• Kapslingsklass: IP 65.

Fullständig specifikation

• Frekvensband Cellular: 617–960, 1427–1517, 1710–2700, 3300–4200, 4400–6000 MHz.
• Frekvensband Wi-Fi: 2400–2500, 5000–7200 MHz.
• VSWR: < 2,5:1 över 90 % av banden.
• Matningseffekt: 10 W.
• Ingångsimpedans: 50 Ohm (nominell).
• Polarisering: Linjär Vertikal & Horisontell (Korspolariserad).
• Vikt: 1,2 kg.
• Radommaterial: UV-stabil ASA.
• Radomfärg: Black (RAL 9017).
• Vindöverlevnad: ≤ 160 km/h.
• Slagtålighet: IK 08.
• Certifieringar: E-Mark (E1), CE, RoHS, MIL-STD 810G (Salt Spray).

Leveransomfattning

• Antenn: A-PANL-0631-V1-01.
• Monteringskit: Sugkoppar (4 st), kardborrefästen (Velcro), skruvar och plugg för väggmontage.
• Dokumentation: Snabbguide för installation.

För mer information - Se Datablad
