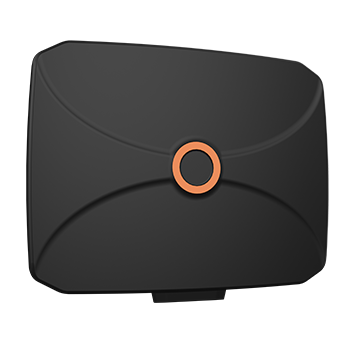

Poynting PANL-401 är en högpresterande 5-i-1-antenn i en diskret paneldesign, optimerad för både stationära och mobila applikationer. Den kombinerar fyra korspolariserade antennelement för 4x4 MIMO 5G/LTE med en integrerad dual-band GNSS-antenn för exakt positionering. Med ett imponerande frekvensomfång från 410 MHz till 6000 MHz täcker den alla samtida 5G- och LTE-band, inklusive 450 MHz-bandet som ofta används i industriella och rurala nätverk. Tack vare medföljande sugkoppar och kardborrefästen är den idealisk för icke-invasiv montering på fönsterrutor i kontor eller fordon.

Nyckelfunktioner

• 5-i-1-lösning: Inkluderar 4 x Cellular (4x4 MIMO) och 1 x Dual-band GNSS i en och samma kapsling.
• Ultra-Wideband: Täcker frekvenser från 410 MHz till 6000 MHz, vilket inkluderar 450 MHz, CBRS och alla moderna 5G-band.
• Hög förstärkning: Erbjuder en peak gain på upp till 7,8 dBi för stabil uppkoppling även vid svag signalstyrka.

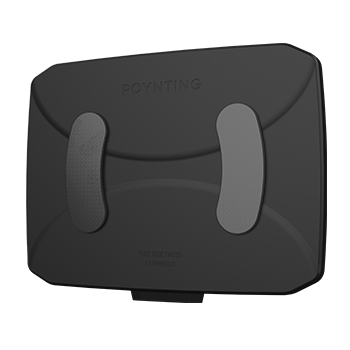

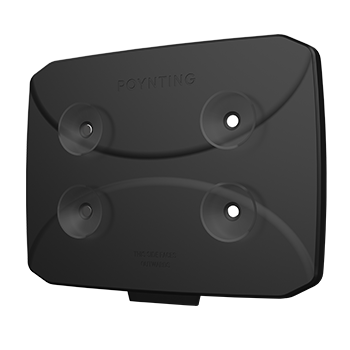

• Flexibel montering: Levereras med sugkoppar för fönstermontage, kardborreband (Velcro) för snabb fixering samt skruvfästen.
• Korspolariserad design: Vertikala och horisontella element förbättrar signalmottagningen och datagenomströmningen.
• Fordonsgodkänd: E-Mark-certifierad (E1) för säker användning i bussar, lastbilar och andra fordon.
• Robust konstruktion: IP65-klassad och vandalsäker kapsling (IK 08) för lång livslängd.

Specifikationer

• Industri (användningsområde): FWA (Fast trådlös åtkomst), industriell IoT, fordon, kontor och smarta städer.
• Antenntyp: Rundstrålande panelantenn med 4x4 MIMO (Cellular) + GNSS.
• Frekvensintervall: 410 – 470 MHz, 617 – 960 MHz, 1427 – 1517 MHz, 1710 – 2700 MHz, 3300 – 6000 MHz.
• Förstärkningsintervall: Peak gain 7,8 dBi.
• Produktmått: 267 mm x 210 mm x 31 mm.
• Kontakt typ: 5x SMA (M) hane.
• Kabel: 5 st 2 meter HDF 195.
• Temperaturintervall (drift): -40°C till +80°C.
• Kapslingsklass: IP 65.

Fullständig specifikation

• Frekvensband: 410–470, 617–960, 1427–1517, 1710–2700, 3300–4200, 4400–6000 MHz.
• Maximal förstärkning: 2 dBi @ 410–470 MHz, 3 dBi @ 617–960 MHz, 7,8 dBi @ 3300–4200 MHz.
• VSWR: < 2,5:1 över 90 % av banden.
• Matningseffekt: 10 W.
• Ingångsimpedans: 50 Ohm (nominell).
• Polarisering: Linjär Vertikal & Horisontell (Korspolariserad).
• Vikt: 0,88 kg.
• Radommaterial: UV-stabil ASA.
• Radomfärg: Black (RAL 9017).
• Vindöverlevnad: ≤ 160 km/h.
• Slagtålighet: IK 08.
• Certifieringar: E-Mark (E1), CE, RoHS, MIL-STD 810G (Salt Spray).

Leveransomfattning

• Antenn: A-PANL-0401-V1-01.
• Monteringskit: Sugkoppar (4 st), kardborrefästen, skruvar och plugg för väggmontage.
• Dokumentation: Installationsguide.

För mer information - Se Datablad
