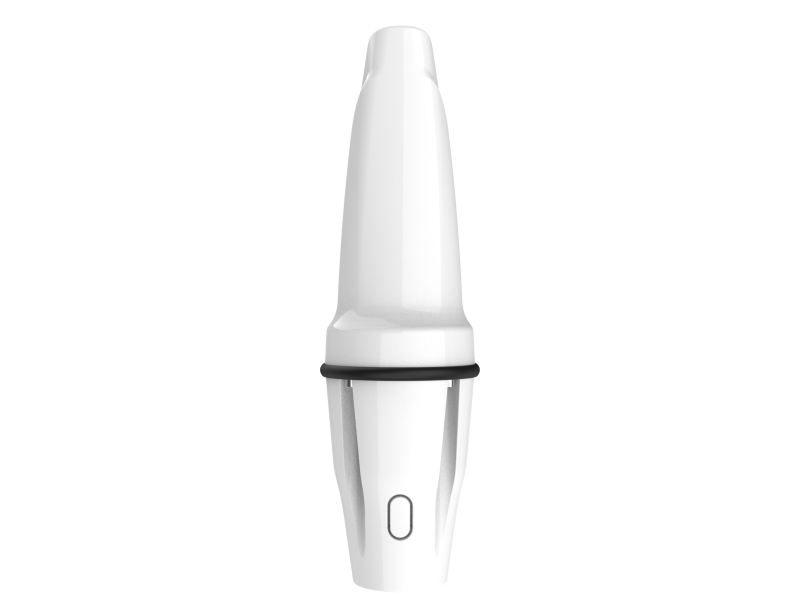

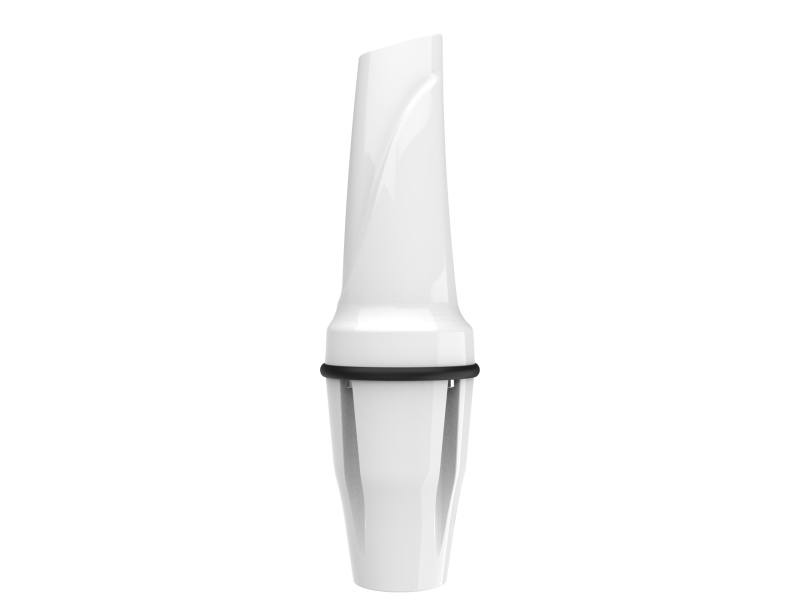

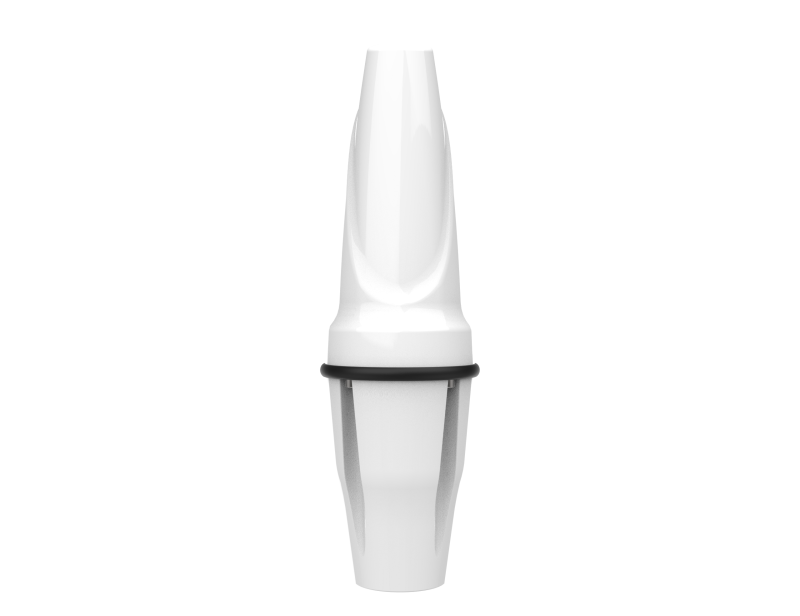

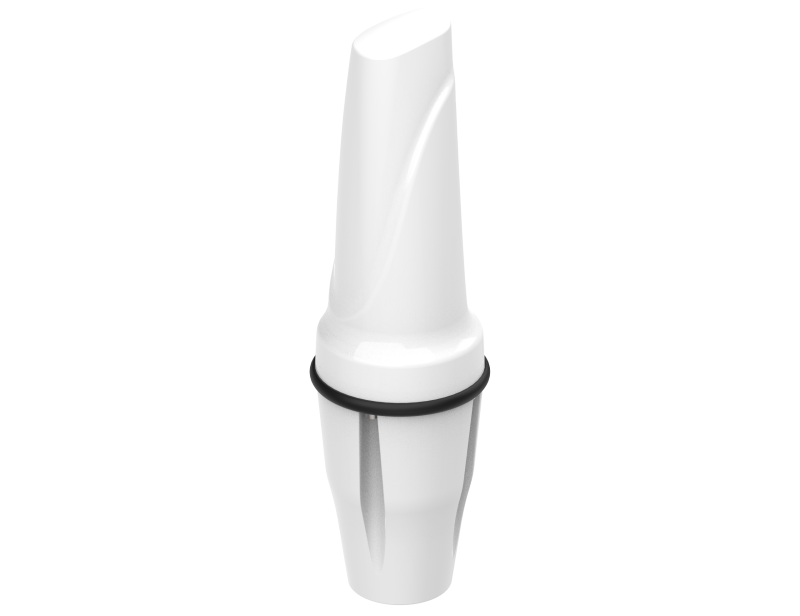

OMNI-404 är en rundstrålande SISO-antenn med marin kvalitet, utformad för att ge pålitlig LTE- och 5G-anslutning i tuffa kust- och havsmiljöer. Den täcker ett brett frekvensområde från 617 till 3800 MHz och är idealisk för framtidssäkra installationer som kräver stabil prestanda. Den kompakta, robusta designen kombinerar flera dipoler och ett patenterat matningsnätverk för jämn signalfördelning och enkel montering med standard 1” marinadapter.

Nyckelfunktioner

• Marin kvalitet, låg profil och rundstrålande antenn
• Lämplig för 5G-distributioner upp till 3800 MHz
• Robust och vädertålig för krävande förhållanden till havs
• Enkel montering med genomföring via standard 1-tums marinadapter (medföljer)
• Flera marinmonteringsfästen i rostfritt stål (316) finns som tillval
• UV- och saltvattenresistent för att klara hårt väder
• Skyddad mot högt tryck av vatten och damm (IP69K)

Specifikationer

• Bransch (Användningsområde): Marina och kustnära antenner
• Antenntyp: Rundstrålande (omnidirektionell) antenn med linjär(vertikal) polarisation (SISO)

• Mobil frekvensintervall: 617 - 3800 MHz
• Förstärkningsintervall: -4 dBi (617- 960 MHz) - 2 dBi (1710 - 2700 MHz)

• Produktmått: 252 mm x Ø75 mm (inkl. BRKT-40)

• Kontakt typ:  N-Type/F (hona)

• Monteringsalternativ: Standard 1” -14 TPI marinmontering

• Temperaturintervall (drift): -40°C till +80°C

• IP klass: IP 69K

Fullständig specifikation

• Frekvensband:
  • 617 – 960 MHz
  • 1427 – 1517 MHz
  • 1710 – 2700 MHz
  • 3400 – 3800 MHz
• Maximal förstärkning (Port 1 & 2):
  • -4 dBi @ 617–960 MHz
  • -1 dBi @ 1427–1517 MHz
  • 2 dBi @ 1710–2700 MHz
  • 1.5 dBi @ 3400–3800 MHz
• VSWR (Port 1 & 2): ≤2.5:1 (över 85 % av banden)
• Matningseffekt: 10 W
• Ingångsimpedans: 50 Ohm (nominell)
• DC-kortslutning: Väg till jord
• Produktmått: 252 mm x Ø75 mm (inkl. BRKT-40)
• Vikt: 0.35 kg
• Radommaterial: UV-stabilt marint ASA
• Radomfärg: Brilliant White, Pantone P 179-1C
• Monteringsalternativ: Standard 1” -14 TPI marinmontering
• Vindöverlevnad: <190 km/h
• Temperaturintervall (drift): -40°C till +80°C
• Miljöförhållanden: Utomhus/Inomhus
• Skydd mot vatteninträngning: IP 69K
• Saltsprej: MIL-STD 810G/ASTM B117
• Driftrelativ luftfuktighet: Upp till 98%
• Förvaringsluftfuktighet: 5% till 95% - icke-kondenserande
• Förvaringstemperatur: -40°C till +80°C
• Kapslingsflammabilitetsklassning: UL 94-HB
• Slagtålighet: IK 10
• Produktsäkerhet & miljö: Uppfyller CE- och RoHS-standarder

Leveransomfattning

• Antenn: A-OMNI-0404
• Monteringsfäste: 1" (14 TPI) marinadapter (BRKT-40)
• Kartong

För mer information - Se Datablad
