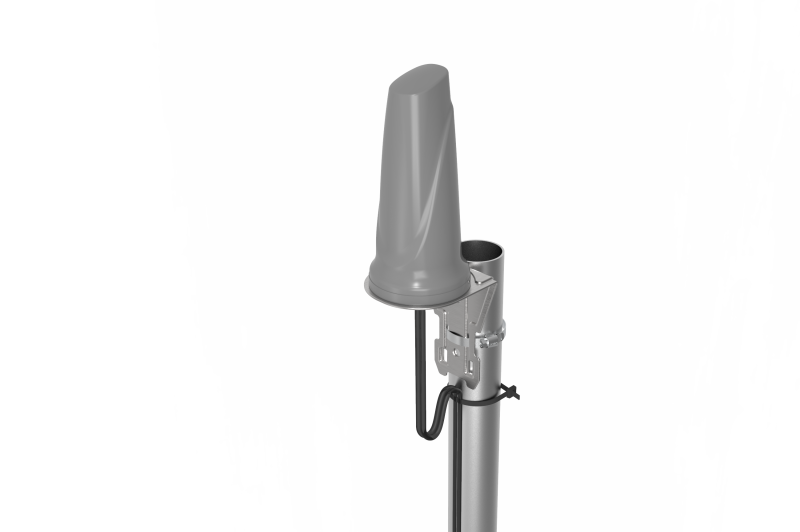

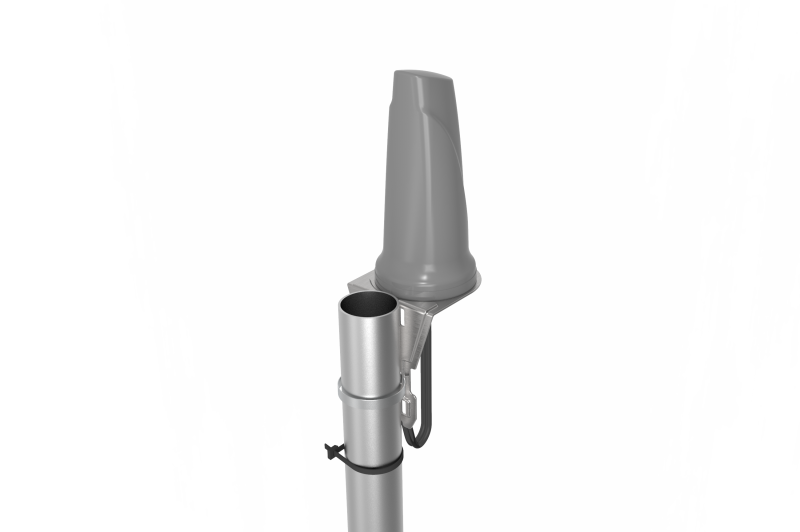

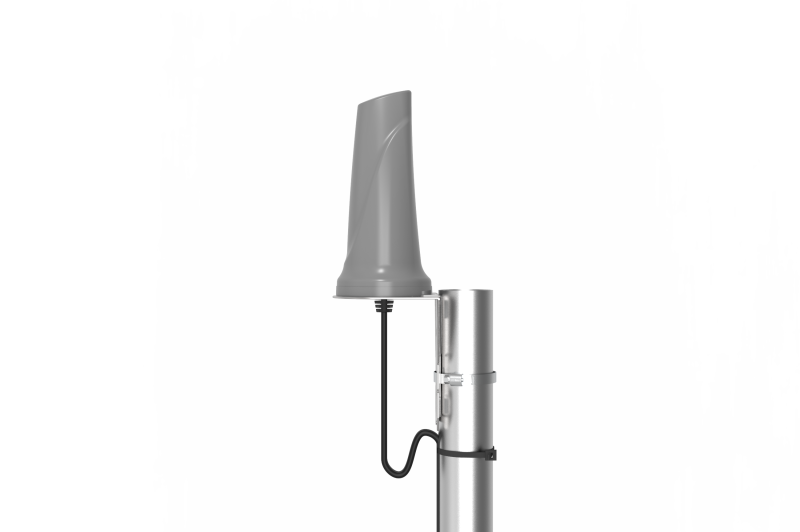

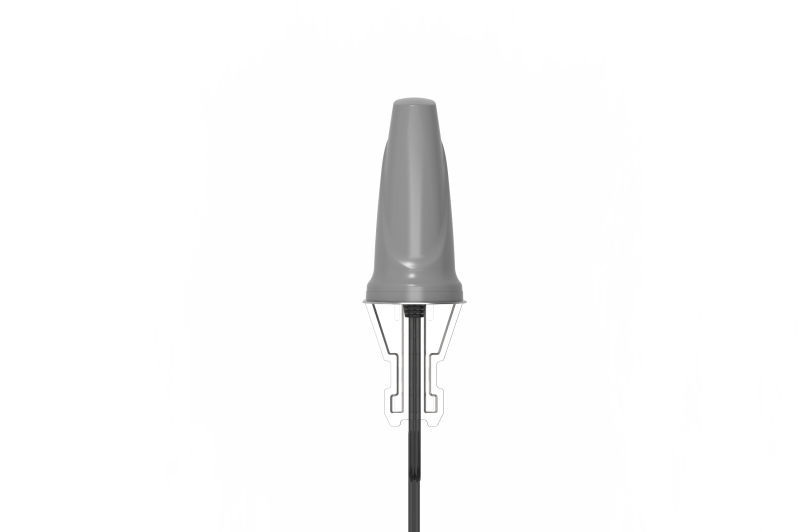

OMNI-297 är en kompakt och robust rundstrålande SISO-antenn som ger stabil täckning för 4G och 5G i frekvensområdet 617–3800 MHz. Den erbjuder jämn prestanda över hela spektrumet och är optimerad för moderna funktioner som Carrier Aggregation (CA). Med sin tåliga IP69-klassade kapsling och lågprofilsdesign passar den perfekt för fasta installationer i industriella miljöer, IoT-system och M2M-lösningar där tillförlitlig SISO-kommunikation krävs – oavsett om det är i staden, tunnlar eller på fältet.

Nyckelfunktioner

• Rundstrålande antenn med medelhög förstärkning
• Lämplig för 5G-installationer upp till 3800 MHz
• Kompatibel med 4G/3G/2G-teknologier, stödjer 2,4 GHz Wi-Fi
• Idealisk för IoT- och M2M-applikationer
• Robust och lågprofilerad design
• Kapsling med skydd mot damm och högtryckstvätt (IP69)

Specifikationer

• Industri (användningsområde): Kommersiella och industriella antenner, IoT M2M- och smartmätarantenn­er, gruv- och tunnelantenn­er
• Antenntyp: Rundstrålande (omnidirektionell) antenn med linjär(vertikal) polarisation (SISO)

• Mobil frekvensintervall: 617 - 3800 MHz

• Förstärkningsintervall: -3.5 dBi (617- 960 MHz) - 1.8 dBi (3400 - 3800 MHz)

• Produktmått: 155 mm x Ø70 mm (inklusive BRKT-40)

• Kontakt typ:  SMA/M(hane)

• Monteringstyp: Stolpmontering, väggmontering
• Temperaturintervall (drift): -40°C till +80°C

• IP klass: IP 69K


Fullständig specifikation

• Frekvensband:
  • 617 – 960 MHz
  • 1427 – 1517 MHz
  • 1710 – 2700 MHz
  • 3400 – 3800 MHz
• Maximal förstärkning (Port 1 & 2):
  • -3.5 dBi @ 617–960 MHz
  • -1 dBi @ 1427–1517 MHz
  • 2 dBi @ 1710–2700 MHz
  • 1.8 dBi @ 3400–3800 MHz
• VSWR (Port 1 & 2): ≤2.5:1 (över 90 % av banden)
• Matningseffekt: 10 W
• Ingångsimpedans: 50 Ohm (nominell)
• Koaxialkabelförlust:
  • 0.535 dB/m @ 900 MHz
  • 0.76 dB/m @ 1500 MHz
  • 0.79 dB/m @ 1800 MHz
  • 0.97 dB/m @ 2400 MHz
  • 1.1 dB/m @ 3000 MHz
• Polarisering: Linjär vertikal
• DC-kortslutning: Väg till jord
• Produktmått: 155 mm x Ø70 mm (inklusive BRKT-40)
• Vikt: 0.35 kg
• Radommaterial: UV-stabil ASA
• Radomfärg: Grå, Pantone 429C
• Monteringsalternativ:
  • Vägg- och stolpmontering med fäste
  • Ytmontering med självhäftande skiva
• Antennens vindöverlevnad: ≤190 km/h
• Temperaturintervall (drift): -40°C till +80°C
• Miljöförhållanden: Utomhus/Inomhus
• Skydd mot vatteninträngning: IP 69K
• Saltsprej: MIL-STD 810G/ASTM B117
• Driftrelativ luftfuktighet: Upp till 98%
• Förvaringsluftfuktighet: 5% till 95% - icke-kondenserande
• Förvaringstemperatur: -40°C till +80°C
• Kapslingsflammabilitetsklassning: UL 94-HB
• Slagtålighet: IK 10
• Produktsäkerhet & miljö: Uppfyller CE- och RoHS-standarder

Leveransomfattning

• Antenn: A-OMNI-0297
• Monteringsfäste: Medföljande L-fäste och självhäftande montering
• Kartong

För mer information - Se Datablad
