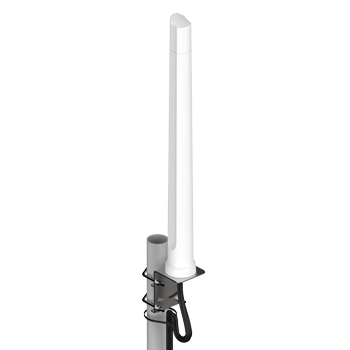

OMNI-214 är en rundstrålande 4x4 MIMO-antenn med ultrabred täckning från 617 till 3800 MHz, optimerad för moderna LTE- och 5G-nätverk. Antennen har vertikalt separerade element i ett kompakt hölje och ger stabil prestanda över hela frekvensområdet – inklusive Band 71 och CBRS-banden. Med IP65-klassning och kontrollerat strålningsmönster är OMNI-214 idealisk för urbana miljöer, kommersiella installationer och framtidssäker mobilkommunikation.

Nyckelfunktioner

• Ultrabredbandig, rundstrålande antenn

• 4x4 MIMO-kapacitet för förbättrad prestanda

• Täcker moderna LTE/5G-band från 617 till 3800 MHz

• Robust, damm- och vädertåligt hölje (IP65)

Specifikationer

• Användningsområden (industri): Kommersiella och industriella antenner, antenner för jordbruk och lantbruk, antenner för mobilnät i stad och på landsbygd
• Antenntyp: Rundstrålande (omnidirektionell)  med 4x4 MIMO (LTE/5G)

• Mobil frekvensintervall: 617 - 3800 MHz

• Mobil förstärkning/Gain: -0.5 till 3.5 dBi med högsta prestanda inom 3400 - 3800 MHz

• Produktmått (L x Ø): 646 mm x Ø71 mm (exklusive fäste)

• Kabel längd: 2 m

• Kontakt typ: SMA/m(hane)
• Monteringstyp: Vägg- och stolpmontering

• Temperaturområde (drift): -40°C till +80°C

• IP klass: IP65

Fullständig specifikation

• Frekvensband:
  • 617 – 960 MHz
  • 1427 – 1517 MHz
  • 1710 – 2700 MHz
  • 3400 – 3800 MHz
• Maximal förstärkning:
  • -0.5 dBi @ 617 - 960 MHz
  • 1 dBi @ 1427 - 1517 MHz
  • 3.5 dBi @ 1710 – 2700 MHz
  • 1.8 dBi @ 3400 - 3800 MHz
• Medelförstärkning:
  • -2 dBi @ 617 - 960 MHz
  • -1 dBi @ 1427 - 1517 MHz
  • 0.5 dBi @ 1710 – 2700 MHz
  • 0 dBi @ 3400 - 3800 MHz
• VSWR: <2:1 över 90 % av banden
• Effekthantering: 10 W
• Ingångsimpedans: 50 Ω (nominell)
• Polarisering: Linjär vertikal
• Koaxialkabelförlust:
  • 0.385 dB/m @ 900 MHz
  • 0.507 dB/m @ 1500 MHz
  • 0.565 dB/m @ 1800 MHz
  • 0.666 dB/m @ 2400 MHz
  • 0.788 dB/m @ 3000 MHz
• DC kortslutning: Ja
• Produktmått (L x Ø): 646 mm x Ø71 mm (exklusive fäste)
• Förpackningsmått: 690 mm x 95 mm x 96 mm
• Vikt: 0.795 kg
• Förpackad vikt: 1.585 kg
• Radommaterial: UV-stabil ASA
• Radomfärg: Brilliant White Pantone P 179-1C
• Monteringstyp: Vägg- och stolpmontering
• Vindmotstånd: ≤160 km/h
• Temperaturområde (drift): -40°C till +80°C
• Miljöförhållanden: Utomhus/Inomhus
• Skydd mot vatteninträngning: IP65
• Saltsprejtest: MIL-STD 810G/ASTM B117
• Relativ luftfuktighet (drift): Upp till 98 %
• Luftfuktighet (lagring): 5 % till 95 % (icke-kondenserande)
• Temperaturområde (lagring): -40°C till +80°C
• Flamskyddsklassning: UL 94-HB
• Slagtålighet: IK 08
• Säkerhet & miljö: Uppfyller CE- och RoHS-standarder

Leveransomfattning

• Antenn: A-OMNI-0214-V1-01
• Monteringsfäste: L-fäste (Ø30-50 mm stolpe)
• Kartong

För mer information - Se Datablad
