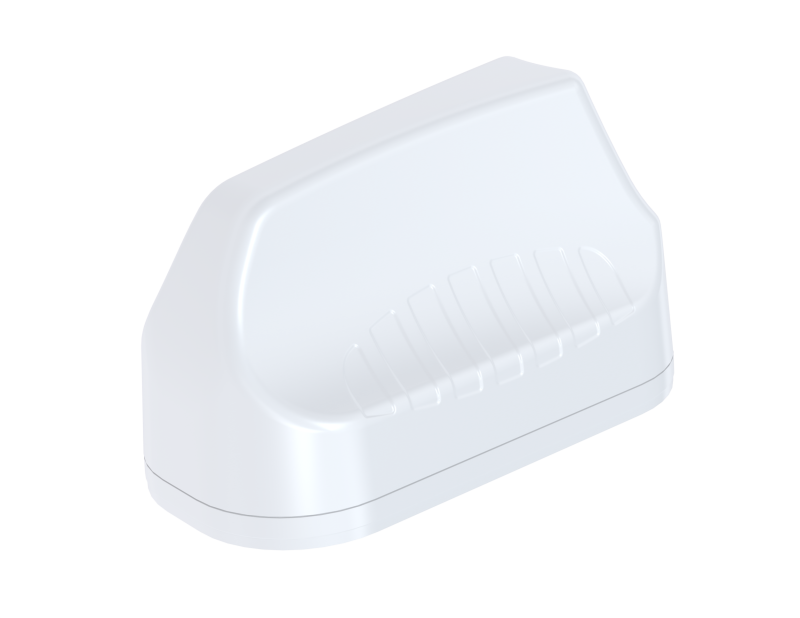

MIMO-3-14 är en robust 5-i-1-antenn med 4x4 MIMO för LTE/5G och integrerad GPS/GLONASS. Den täcker ett brett frekvensområde från 617 till 2700 MHz, inklusive 450 MHz och 3,5 GHz CBRS-bandet, och är framtidssäker upp till 3800 MHz för kommande 5G-applikationer. Med IP69K-klassning, optimerade strålningsmönster och tillförlitlig prestanda i tuffa miljöer är MIMO-3-14 idealisk för transport, marina lösningar, industriella fordon, M2M och IoT-applikationer.

Nyckelfunktioner

• 5-i-1 högpresterande multifrekvensantenn för 2G/3G/4G/LTE/5G

• 4x4 MIMO för LTE samt GPS / GLONASS

• Ultrabredbandig med stöd för 450 MHz och 3,5 GHz CBRS-band

• Robust och vattentät konstruktion (IP69K)

• Perfekt för användning inom transport och marina miljöer

• Flera monteringsalternativ för enkel installation

Specifikationer

• Användningsområden (industri): Kommersiella och industriella antenner, antenner för transport och mobilitet
• Antenntyp: Rundstrålande (omnidirektionell)  med 4x4 MIMO (LTE) + GPS/GLONASS
• Mobil frekvensintervall: 410 - 3800 MHz
• Mobil förstärkning/Gain: 1.5 till 6.2 dBi med högsta prestanda inom 3400 - 3800 MHz
• Produktmått: 254 mm x 128 mm x 145 mm

• Kabel längd: 2 m
• Kontakt typ: SMA/m(hane)

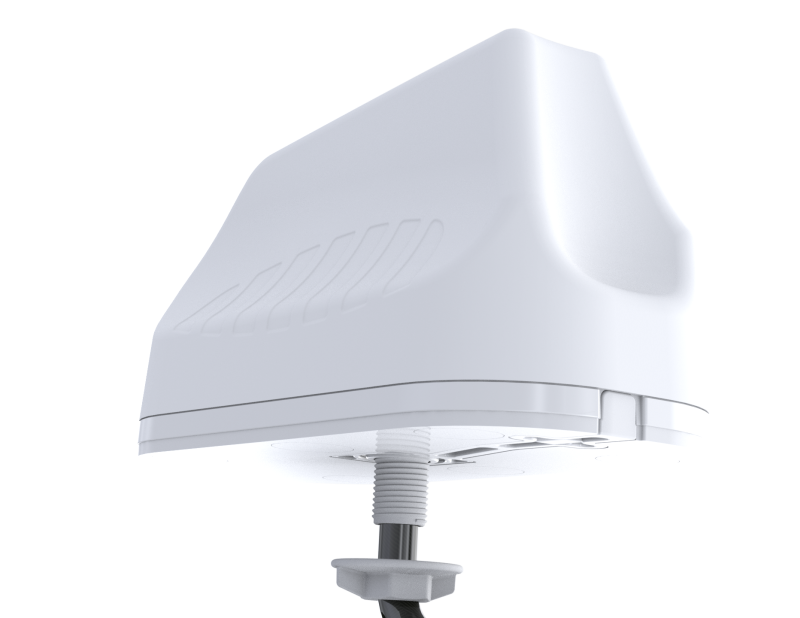

• Monteringstyp: Spigot-, yt- och magnetmontering

• Temperaturintervall (drift): -40°C till +80°C

• IP klass: IP69K

Fullständig specifikation

• Frekvensband:
  • 410 – 470 MHz
  • 617 – 960 MHz
  • 1427 – 1517 MHz
  • 1710 – 2700 MHz
  • 3400 – 3800 MHz
• Maximal förstärkning:
  • 1.5 dBi @ 410 – 470 MHz
  • 2.2 dBi @ 617 – 960 MHz
  • 4.2 dBi @ 1427 – 1517 MHz
  • 6.2 dBi @ 1710 – 2700 MHz
  • 4.8 dBi @ 3400 – 3800 MHz
• VSWR: ≤2.5:1
• Effekthantering: 10 W
• Ingångsimpedans: 50 Ω (nominell)
• Polarisering: Linjär, vertikal
• Koaxialkabelförlust:
  • 0.250 dB/m @ 400 MHz
  • 0.385 dB/m @ 900 MHz
  • 0.507 dB/m @ 1500 MHz
  • 0.565 dB/m @ 1800 MHz
  • 0.666 dB/m @ 2400 MHz
  • 0.788 dB/m @ 3000 MHz
• DC kortslutning: Ja
• Frekvensband (GPS): 1575.42 MHz / 1600 MHz
• Maximal förstärkning: 21 ±2 dBi
• VSWR(GPS): ≤1.5:1
• Drivspänning: 2.7 – 3.3 V
• Strömförbrukning: 5 – 15 mA
• Brusfaktor: ≤1.5 dB
• Nominell impedans: 50 Ω
• Polarisering: RHCP
• Filtrera ut banddämpning:
  • 12 dB min @ f0 +50 MHz
  • 16 dB min @ f0 -50 MHz
• Maximal effekt: 50 W
• Koaxialkabelförlust: 0.71 dB/m @ 1500 MHz
• Produktmått: 254 mm x 128 mm x 145 mm
• Förpackningsmått: 265 mm x 211 mm x 204 mm
• Vikt: 1.22 kg
• Förpackad vikt: 1.33 kg
• Radommaterial: UV-stabilt ASA
• Radomfärg: Brilliant White (Pantone P 179-1C)
• Monteringstyp: Spigot-, yt- och magnetmontering
• Vindmotstånd: ≤220 km/h
• Temperaturområde (drift): -40°C till +80°C
• Miljöförhållanden: Utomhus/Inomhus
• Skyddsklass (vatteninträngning): IP69K
• Saltsprejtest: MIL-STD 810G / ASTM B117
• Relativ luftfuktighet (drift): Upp till 98 %
• Luftfuktighet (lagring): 5 % - 95 % (icke-kondenserande)
• Temperaturområde (lagring): -40°C till +80°C
• Materialets brandklassning: UL 94-HB
• Slagtålighet: IK 10
• Produktsäkerhet & miljö:
  • Överensstämmer med CE- och RoHS-standarder

Leveransomfattning

• Antenn: A-MIMO-0003-V2-14
• Monteringsfäste: Gängade fästen (upp till 60 mm klämtjocklek), självhäftande montering och valfritt magnetfäste
• Kartong

För mer information - Se Datablad
