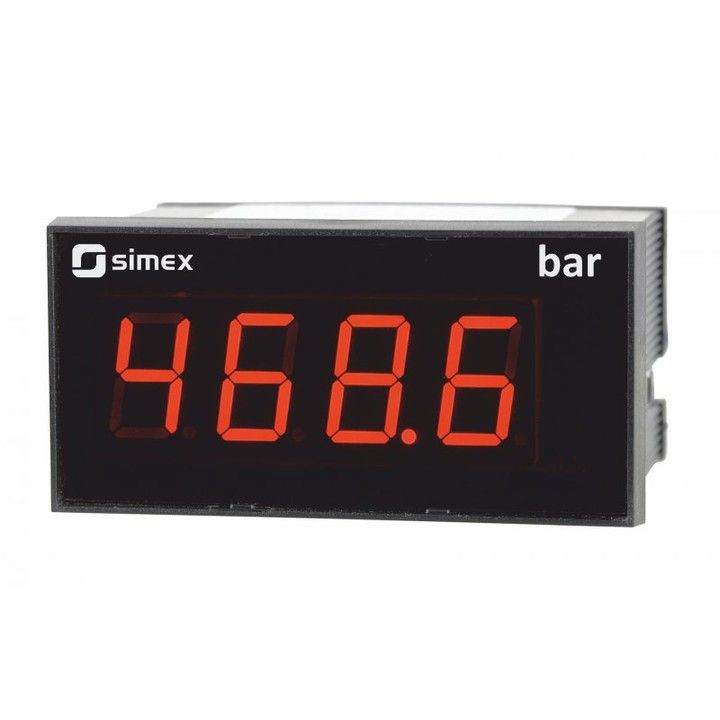

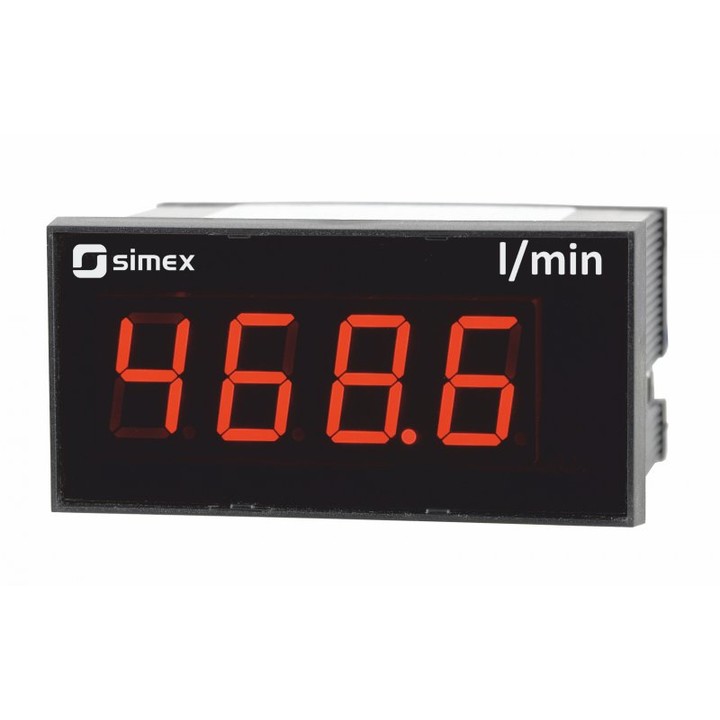

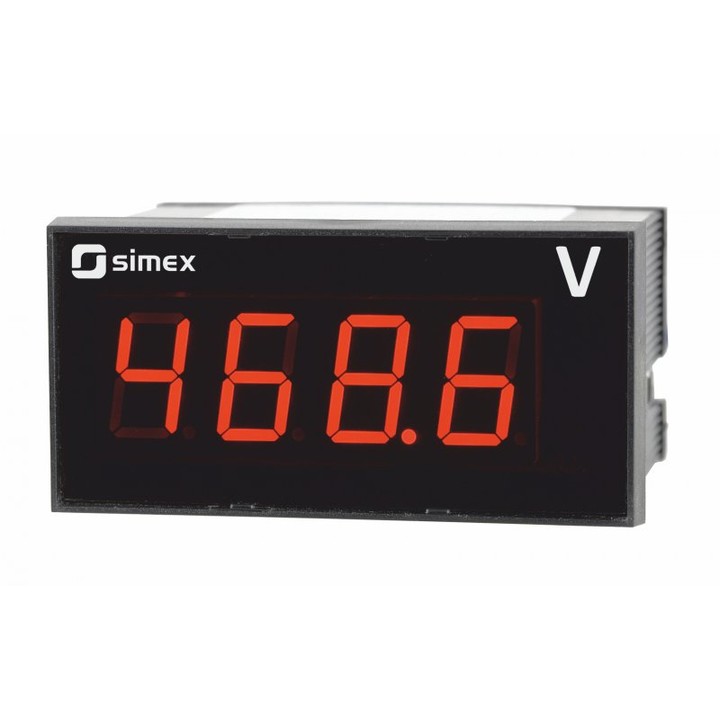

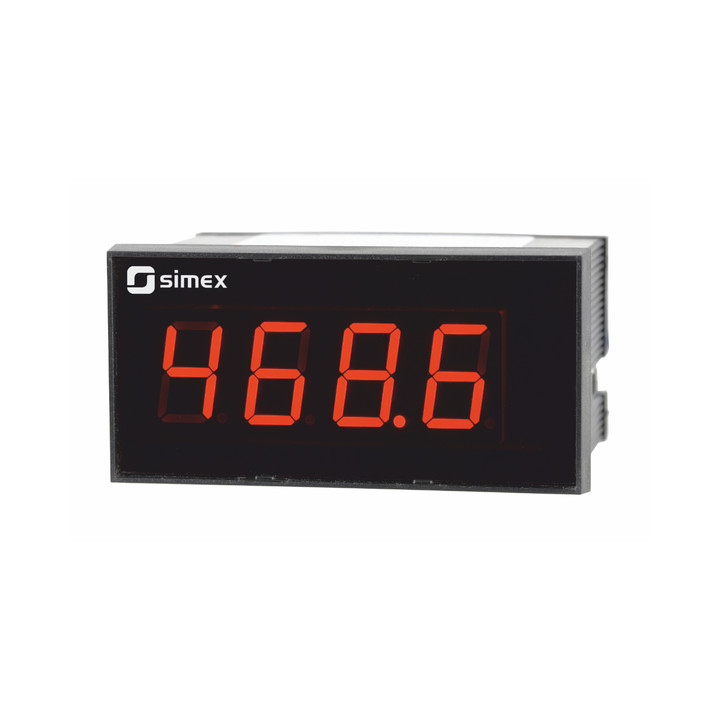

SWE-94-U-mätaren är utrustad med en universell ingång som kan hantera 0/4-20 mA, 0-10V, 0-150 mV, RTD (Pt 100/500/1000) eller termoelement (K, S, J, T, N, R, B, E). Temperaturen vid kalländar kompenseras automatiskt. RTD- och TC-ingångarna är fullt linjäriserade. Det är tillåtet att använda endast en ingång åt gången. SWE-94-U gör det möjligt för användaren att välja en karakteristisk omvandling av flera slag: linjär, kvadrat, kvadratrots, eller användardefinierad. Enheten är utrustad med ett kommunikationsgränssnitt för RS-485 / Modbus RTU. Dessutom möjliggör kommunikationsgränssnittet RS-485 dataöverföring i alla övervakningssystem som är utrustade med Modbus RTU-protokollet. Mätaren kan beställas i tre olika strömförsörjningsversioner. Den kan konfigureras med en IR-fjärrkontroll eller med den kostnadsfria S-Config-programvaran via RS-485-kommunikationsporten.

Egenskaper

• lågbudgetmätare med en stor, 20 mm hög display
• universell ingång
• 0/4-20 mA, 0-10V, 0-150 mV, RTD eller T
• RS-485 / Modbus RTU
• ljusstyrka justerbar i 8 ste
• signalspetsvärdesdetektering
• alla parametrar är fritt programmerbara med fjärrkontroll eller gratis konfigurationsprogramvaran S-Config

Specifikation

• Antal ingångar: 1
• Ingångstyp: universell
• Ingångsområde:
  0/4...20 mA
  0/1...5V, 0/2...10V
  0...60 mV, 0...75 mV, 0...100 mV, 0...150 mV
  Pt100, Pt500, Pt1000: -100...+600°C
  TC K: -200...+1370°C, S: -50...+1768°C, J: -210...+1200°C, T: -200...+400°C, N: -200...+1300°C, R: -50...+1768°C, B: +250...+1820°C, E: -200...+1000°C
  0...300Ω, 0...3kΩ
• Utgångstyp: ingen utgång
• Strömförsörjning: 110V AC, 230VAC, 10…30V DC
• Display: LED, 4 x 20 mm, röd
• Kommunikationsgränssnitt: RS-485 / Modbus RTU
• Överföringsparametrar: 1200...115200 bit/s, 8N1 / 8N2
• Drifttemperatur: 0...+50°C -20...+50°C
• Skyddsklass:IP 20 (kapsling och anslutningsklämmor), IP 40 (front)
• Kapslingsmaterial: NORYL UL94 V0
• Montering: panel
• Kapslingsmått: 96 x 48 x 72 mm
