Display 13 mm - pulsmätare, varvräknare

Egenskaper
Pulsfrekvens / periodmätare
Rotations- / linjär hastighetskontroll
Kontroll av varvtal / rörelseperiod
0, 2 eller 4 REL / OC utgångar
Analoga utgångar: aktiv eller passiv, strömförsörjning: 24V DC
RS-485 / Modbus RTU
"Över"-signalering när mätområdet överskrids
Gratis konfigurationsprogramvara S-Config

Detaljer
Ingångstyp: 1 x puls
Utgångstyp: 2 x relä
Kommunikationsgränssnitt: RS-485 / Modbus RTU
Strömförsörjning: 16...35V AC, 19...50V DC eller 85..260V AC/DC
Alternativ: inga alternativ

Beskrivning

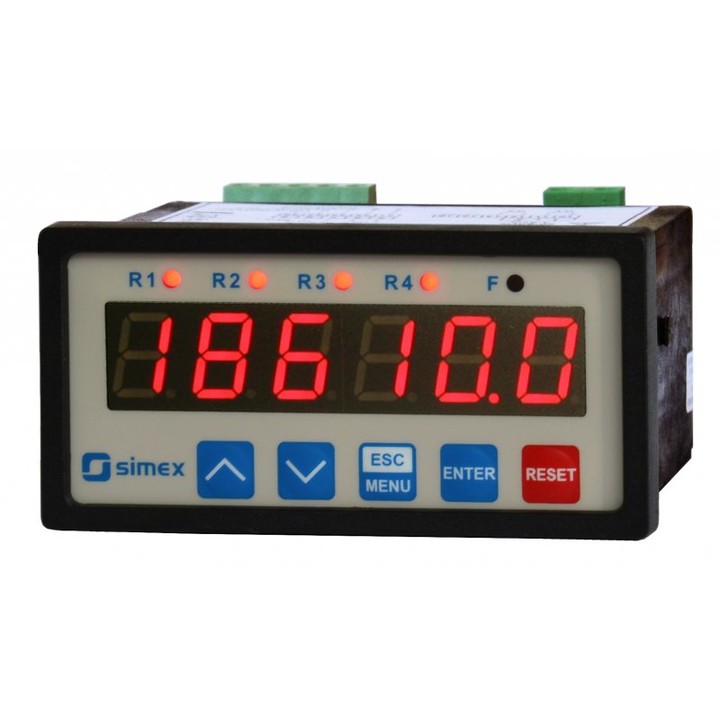

STI-94-tachometrar är utformade för att kontrollera rotations- eller linjär hastighet hos rörliga objekt. Enheten kan också mäta frekvens. En extra fördel är att enheten kan konvertera rotations- eller linjär hastighet till inversa värden och visa enstaka varvperioder eller processens varaktighet. REL / OC-kontrollutgångarna kan programmeras beroende på det aktuella rotationshastighetsvärdet. Dessutom kan räknaren utrustas med analoga utgångar, enligt kundens val: aktiv strömutgång, passiv isolerad strömutgång eller aktiv spänningsutgång. Räknaren kan konfigureras med den lokala tangentbordet eller gratis S-Config-programvara via RS-485-kommunikationsporten.

Specifikation
Antal ingångar:
1
Ingångstyp:
puls
Ingångsnivåer:
låg: 0...1V; hög: 10...30V
Ingångsfrekvens:
1,5...50 kHz
Utgångstyp:
beroende på konfiguration:
relä I=1A, U=30V DC/250V AC (cosø=1)
Open Collector: I=30 mA, U=30V DC, P=100 mW
0/4...20 mA: aktiv ström, driftområde 0...24 mA max., belastningsresistans 700 Ω max., upplösning 13 bit
4...20 mA: passiv ström, isolerad, driftområde 2,8...24 mA max., belastningsresistans 600 Ω@24VDC, upplösning 13 bit
0/1...5V, 0/2...10V: aktiv spänning, driftområde 0...11V max., belastningsresistans min. 2000 Ω, upplösning 13 bit
Mätenhet:
varv per sekund, per minut, per timme
Mätmetod:
elektrisk, puls
Strömförsörjning:
16...35V AC, 19...50V DC
85..260V AC/DC
11,4...15V AC/DC
Display:
LED, 6 x 13 mm, röd
Kommunikationsgränssnitt:
RS-485 / Modbus RTU
Överföringsparametrar:
1200...115200 bit/s, 8N1 / 8N2
Driftstemperatur:
0...+50°C -20…+50°C
Skyddsklass:
IP 20 (kapsling och anslutningsklämmor)
IP 65 (framsidan)
Kapslingsmaterial:
NORYL-GFN2S E1
Montering:
panel
Kapslingsmått:
96 x 48 x 100 mm
