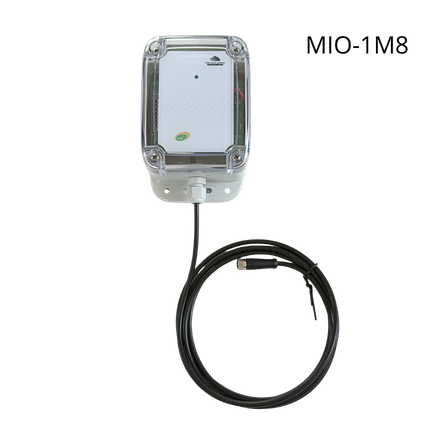

ATIM ACW-MIO är en mångsidig, batteridriven och extremt robust trådlös sensorhubb utvecklad för krävande industriella IoT-applikationer i LoRaWAN-nätverk. Modulen gör det möjligt att snabbt och enkelt digitalisera analoga och digitala industrisensorer för att skicka mätdata över långa avstånd med minimal energiförbrukning.

Beroende på ditt behov av mätpunkter finns enheten i två olika hårdvaruutföranden med robusta, gängade M8-honkontakter på undersidan av kapslingen för en fuktsäker och vibrationsresistent installation:

ACW-MIO-1M8 (1 st M8-kontakt): Utrustad med 1 analog ingång samt 1 digital/ToR-ingång.

ACW-MIO-2M8 (2 st M8-kontakter): Utrustad med totalt 2 analoga ingångar samt 1 digital/ToR-ingång.

De analoga kanalerna är mycket flexibla och kan konfigureras för antingen standard 4-20 mA-strömslingor eller 0-10V spänningssignaler, vilket täcker merparten av marknadens industriella givare för exempelvis tryck, flöde, nivå och temperatur. Modulen kan dessutom strömförsörja de externa sensorerna direkt via mätkabeln med en programmerbar utspänning (5V, 12V eller 24V), vilket gör hela installationen helt fristående från fast elnät.

Med sitt robusta IP66/67-klassade hölje är ATIM ACW-MIO perfekt anpassad för tuffa utomhusmiljöer, maskinhallar, vattenverk och publika installationsplatser. Den intelligenta energisparfunktionen ger modulen en exceptionellt lång batteritid på det strömsnåla LoRaWAN-nätet, och den inbyggda Bluetooth-kretsen (BLE) gör lokal driftsättning och konfiguration via dator eller smartphone till en enkel process.

Viktigaste egenskaper

• Flexibla LoRaWAN-varianter: Välj mellan 1M8 (1x analog + 1x digital) eller 2M8 (2x analog + 1x digital) beroende på hur många sensorer som ska anslutas.
• Universella analoga ingångar: Stöder både 4-20mA och 0-10V via intern dip-switch-konfiguration.
• Inbyggd sensor-matning: Kan generera kontrollerad utspänning på 5V, 12V eller 24V (max 90mA) för och driva anslutna givare.
• Smarta tröskelvärden: Möjlighet att sätta larmgränser (hög/låg) med konfigurerbar hysteres för omedelbar larmrapportering över LoRaWAN vid avvikelser.
• Högsta industristandard: IP66/67-klassat hölje som dessutom uppfyller EN 50155 för extremt god vibrationstålighet.
• Automatisk batterivård: Inbyggd funktion för batteri-depassivering en gång i veckan, vilket förhindrar oxidation under lagring och förlänger livslängden markant.

Kort teknisk sammanfattning

• Analoga ingångar: 1 eller 2 kanaler (4-20mA med 0,01mA upplösning / 0-10V med 0,01V upplösning).
• Digitala ingångar: 1 kanal (ToR), konfigurerbar för statusändring eller pulsräkning.
• Anslutningstyp: Gängade M8-honkontakter (4-poliga).
• Radiofrekvens: 868 MHz (Optimerad för europeiska LoRaWAN-nätverk).
• Temperaturområde: -20 °C till +55 °C (Drift).
• Kapslingsklass: Industriell IP66/IP67 (IP68 finns som tillval på begäran).
• Strömförsörjning: Utbytbart 3.6V / 7.2 Ah Lithium-batteripack.
• Trådlös sändareffekt: Upp till 14 dBm (25 mW sändareffekt på 868MHz-bandet) för extremt lång räckvidd.
• Mått: 147 x 87 x 58 mm.
• Vikt: 100 g (exklusive kablage).

I paketet

• 1 st ATIM ACW-MIO Trådlös LoRaWAN-basmodul (i valt M8-utförande).
• 1 st Fabriksmonterat internt Lithium-batteripack.
•  Integrerad intern antenn (extern SMA-antennanslutning tillgänglig på begäran).
•  Monteringskit för vägg- eller mastmontage.
