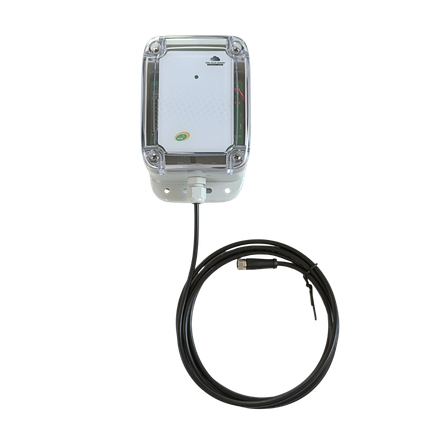

ATIM ACW-CEL är en mångsidig, batteridriven och extremt robust trådlös sensorhubb utvecklad för krävande industriella IoT-applikationer över det rikstäckande mobilnätet. Modulen gör det möjligt att snabbt digitalisera analoga och digitala industrisensorer för att skicka mätdata över stora geografiska områden via operatörernas dedikerade IoT-nät (LTE-M och NB-IoT), vilket ger enastående räckvidd och djup inomhustäckning.

Beroende på ditt behov av mätpunkter finns enheten i två olika hårdvaruutföranden med robusta, gängade M8-honkontakter på undersidan av kapslingen för en fuktsäker och vibrationsresistent installation:

ACW-CEL-1M8 (1 st M8-kontakt): Utrustad med 1 analog ingång samt 1 digital/ToR-ingång.

ACW-CEL-2M8 (2 st M8-kontakter): Utrustad med totalt 2 analoga ingångar samt 1 digital/ToR-ingång.

De analoga kanalerna är mycket flexibla och kan konfigureras för antingen standard 4-20 mA-strömslingor eller 0-10V spänningssignaler, vilket täcker merparten av marknadens industriella givare för exempelvis tryck, flöde, nivå och temperatur. Modulen kan dessutom strömförsörja de externa sensorerna direkt via mätkabeln med en programmerbar utspänning (5V, 12V eller 24V), vilket gör hela installationen helt fristående från fast elnät.

Med sitt robusta IP66/67-klassade hölje är ATIM ACW-CEL perfekt anpassad för tuffa utomhusmiljöer, maskinhallar, vattenverk och utspridda mätstationer där lokala nätverk som LoRaWAN saknar täckning. För att hantera mobilnätets högre energikrav levereras denna cellulära variant med dubbla batteripack, vilket i kombination med dess intelligenta energisparfunktioner garanterar en mycket lång och underhållsfri drifttid. Lokal konfiguration och driftsättning sker enkelt via dator eller smartphone tack vare den inbyggda Bluetooth-kretsen (BLE).

Viktigaste egenskaper

• Flexibla mobilnätsvarianter: Välj mellan 1M8 (1x analog + 1x digital) eller 2M8 (2x analog + 1x digital) beroende på hur många sensorer som ska anslutas.
• Cellular IoT: Fullt stöd för LTE-M och NB-IoT för maximal operatörskompatibilitet och oslagbar penetration i byggnader och mark.
• Universella analoga ingångar: Stöder både 4-20mA och 0-10V via intern konfiguration.
• Inbyggd sensor-matning: Kan generera kontrollerad utspänning på 5V, 12V eller 24V (max 90mA) för att driva anslutna givare direkt från modulen.
• Smarta larmtrösklar: Möjlighet att sätta larmgränser (hög/låg) med konfigurerbar hysteres för omedelbar larmrapportering över mobilnätet vid kritiska avvikelser.
• Dubblerad batterikapacitet: Utrustad med dubbla utbytbara batteripack för att säkerställa lång livslängd i cellulär drift.
• Robust industridesign: IP66/67-klassat hölje som uppfyller EN 50155 för högsta tänkbara vibrationstålighet och mekaniska skydd.

Kort teknisk sammanfattning

• Analoga ingångar: 1 eller 2 kanaler (4-20mA med 0,01mA upplösning / 0-10V med 0,01V upplösning).
• Digitala ingångar: 1 kanal (ToR), konfigurerbar för statusändring eller pulsräkning.
• Anslutningstyp: Gängade M8-honkontakter (4-poliga).
• Nätverksteknik: Cellular IoT (LTE-M / NB-IoT).
• Temperaturområde: -20 °C till +55 °C (Drift).
• Kapslingsklass: Industriell IP66/IP67 (IP68 finns som tillval på begäran).
• Strömförsörjning: Dubbla utbytbara 3.6V / 7.2 Ah Lithium-batteripack (totalt 14.4 Ah).
• Mått: 147 x 87 x 58 mm.
• Vikt: 100 g (exklusive kablage och batteripack).

I paketet

• 1 st ATIM ACW-CEL Trådlös mobilnätsmodul (i valt M8-utförande).
• 2 st Fabriksmonterade interna Lithium-batteripack.
• Integrerad intern antenn (extern SMA-antennanslutning tillgänglig på begäran).
• Monteringskit för vägg- eller mastmontage.
